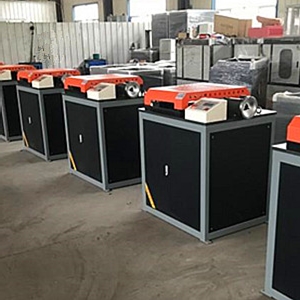

GW系列钢筋弯曲试验机
一、产品名称：钢筋弯曲试验机
二、产品型号：GW-50
三、概述：
GW系列弯曲试验机,采用摆线针轮减速系统,PLC控制电器及精度,数显器显示角度,更有可靠限位,电动安全操控弯曲，零件更换简便，工作噪音小，是目前最完善的弯曲试验机。
“钢筋弯曲试验机”是对钢筋进行平面弯曲试验的专用设备。GW-40B型钢筋弯曲试验机系根据GB/T232-1999(eqvISO7438:1985)及GB1499-1998（neqISO6935-2:1991）的要求，该设备符合YB/T5126-93钢筋平面反向弯曲试验方法的要求。
GW-40B型最大弯心轮径5XФ40=200能满足国内二三类钢筋弯曲试验机
GW-40C型最大弯心轮径7XФ40=280能满足进口四类钢筋弯曲试验机，最大试验能达7倍钢筋。
四、技术参数指标
项 目 | GW-28(25A) | GW-40B/C | GW-50A |
弯曲钢筋直径范围 | Ф6-Ф25 | Ф6-Ф40 | Ф40-Ф50 |
金属管正向弯曲角度 | 0°-180°内任意设定 | 0°-180°内任意设定 | 0°-180°内任意设定 |
金属管反向弯曲角度 | 0°-180°内任意设定 | 0°-180°内任意设定 | 0°-180°内任意设定 |
工作盘转速(r/min) | ＜2 | ＜2 | ＜2 |
辊心距离(mm) | 146 | 205 | 260 |
工作盘直径(mm) | Ф580 | Ф680 | Ф950 |
电动机功率(kw) | 0.5 | 1.5 | 5.5 |
随机配标准弯心套 | 一套（Ф6-Ф25） | 一套（Ф25-Ф40） | 一套（Ф40-Ф50） |
主机外形尺寸(长×宽×高) (mm) | 980×780×1080 | 1200×900×1190 | 1470×1140×1190 |
机器重量 | 1100kg | 1100kg | 2600kg |
