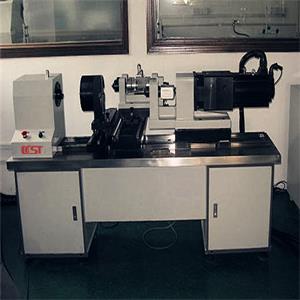

NDW—500微机控制扭转试验机

一、设备简介

电子扭转试验机是由加载系统、传动系统、STC300数字式数据采集处理系统及计算机测量控制显示系统等组成，适用于对金属材料、非金属材料以及各类构件如传动轴、半轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示，STC300数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。采用行星摆线针轮减速器传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

试验测试功能：WinXP中文操作平台，具有变结构PID参数调节功能，实现扭矩、扭转角度、变形全闭环控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果（断裂值、峰值）；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。试验机实现分级管理权限。不同的用户可进入不同的管理界面、分三级用户管理权限。

整机利用日本进口全数字交流伺服控制系统及STC300数字式数据采集处理系统，光电编码器采集试样的扭转角度。

本试验机符合JB/T9370—1999《扭转试验机技术条件》及GB10128—2007《金属室温扭转试验方法》数据处理的相关要求。

用户也可以提供相关的技术标准，按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。

二、主要技术性能指标

1、最大扭矩：500N?m；测量范围：5～500N?m

2、试验扭矩示值相对误差：1级（±1%）

3、试验扭矩重复性相对示值误差：≤1%

4、扭矩分辨力： 320000码

5、夹头间移动距离（两夹头间距离）： 0～600mm可调

6、试验机主轴中心高度：≥100mm；

7、两夹具间同轴度精度：1000mm范围内≤Φ0.2mm

8、扭转角测量范围：0～±10000(°)

9、扭转角测量相对误差：±0.5%

10、扭角显示分辨率：0.0002°

11、扭转计参数：（扭转计为选配件）

12、分辨率： 320000码，量程:0.3-5度，精度：≤0.5%。

13、加载速度：0.05°～720°/min 任意设定

14、夹持试样尺寸：标准

15、电源电压：AC220V 50Hz 主电机功率： 0.75kW
