NWS-1000N.M微机控制扭转试验机
一、设备简介
电子扭转试验机是由加载系统、传动系统、STC300数字式数据采集处理系统及计算机测量控制显示系统等组成,适用于对金属材料、非金属材料以及各类构件如传动轴、半轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示,STC300数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。采用行星摆线针轮减速器传动,具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
试验测试功能:WinXP中文操作平台,具有变结构PID参数调节功能,实现扭矩、扭转角度、变形全闭环控制。使用以图形为界面的视窗式操作系统,可设定显示屏幕及操作面板;可设定试验速度及各种控制参数;可实时显示基本试验结果(断裂值、峰值);可实时显示试验过程各种相关参数图形;可实现系统诊断并显示诊断结果。试验机实现分级管理权限。不同的用户可进入不同的管理界面、分三级用户管理权限。
整机利用日本进口全数字交流伺服控制系统及STC300数字式数据采集处理系统,光电编码器采集试样的扭转角度。
本试验机符合JB/T9370—1999《扭转试验机技术条件》及GB10128—2007《金属室温扭转试验方法》数据处理的相关要求。
用户也可以提供相关的技术标准,按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。
二、图片、参数、功能、配置、售后:

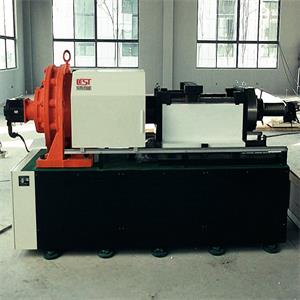

主机外形图 | |
最大扭矩 | 1000N·m |
测量范围 | 10~1000N·m |
试验扭矩示值相对误差 | 1级(±1%) |
试验扭矩重复性相对示值误差 | ≤1% |
扭矩分辨力 | 320000码 |
夹头间移动距离(两夹头间距离) | 0~800mm可调 |
试验机主轴中心高度 | ≥100mm |
两夹具间同轴度精度 | 1000mm范围内≤Φ0.2mm |
扭转角测量范围 | 0~±10000(°) |
扭转角测量相对误差 | ±0.5%F.S |
扭角显示分辨率 | 0.0002° |
扭转计参数 | 扭转计为选配件 |
分辨率 | 320000码 |
量程 | 0.3-5度 |
精度 | ≤0.5% |
加载速度 | 0.05°~720°/min 任意设定 |
夹持试样尺寸 | 标准 |
电源电压 | AC220V 50Hz |
主电机功率 | 0.75kW |
