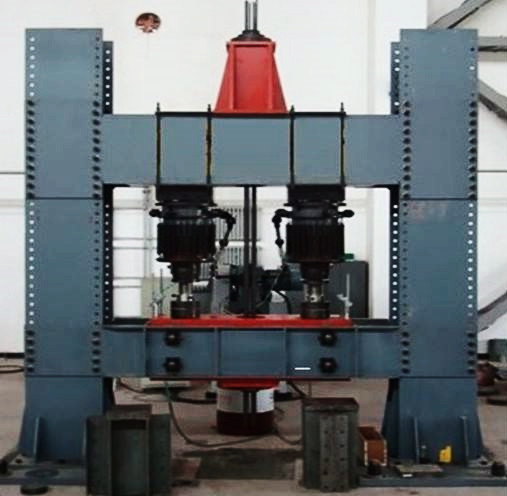

混凝土构件脉动疲劳试验机

一、产品简介：

PMW系列电液式脉动疲劳试验机适用于对各种大型零部件如混凝土结构件、钢轨及其焊接接头、导轨扣件组装、桥梁、桁架、汽车底盘、汽车车桥、机车转向架、弹簧等进行静态压缩试验及单向动态脉动疲劳试验；配备专用试验装置可以完成预应力混凝土用钢绞线、预应力筋用锚具连接器夹具等的疲劳荷载性能试验。是目前铁道、交通等动态荷载疲劳性能检测领域应用范围广泛、性能可靠、运行成本低廉的疲劳寿命试验检测系统。该系列试验机结构合理、运转可靠、运行成本低廉、无需冷却、节能环保，应用范围广泛。

二、主要参数：

1系统最大静态测试力：500 kN ；

2系统最大动态测试力：500 kN ；

3系统试验通道数：5 个

4系统负荷示值精度: ≤±1%；

5 500kN作动器：

5.1最大静态试验力： 500kN精度：20％FS起各点±1％；

5.2最大动态试验力： 500kN，动态示值波动度：≤±3%FS；

5.3最大工作振动幅度： 15mm（理论值）；

5.4活塞最大行程： 150mm；

5.5 丝杠最大伸出量： 450mm；

5.6 加长管长度(长管)： 1000mm；

5.7加长管长度(短管)： 500mm；

5.8 工作频率范围： 2—8Hz,无级可调。

5.9 脉动器排量： 0-400mL／次,无级可调。

5.10 计数器： 1次/转

5.11 控制柜满量程显示值： 500；

5.12 计算机满量程显示值： 500；

5.13脉动器主电机功率： 11kW；

5.14 计数器最大容量： 108；

5.15 加载框架内尺寸： 根据客户要求；

5.16 疲劳试验通道数： 5个，管路配有开关装置，可进行单点或多点的同步疲劳试验。
