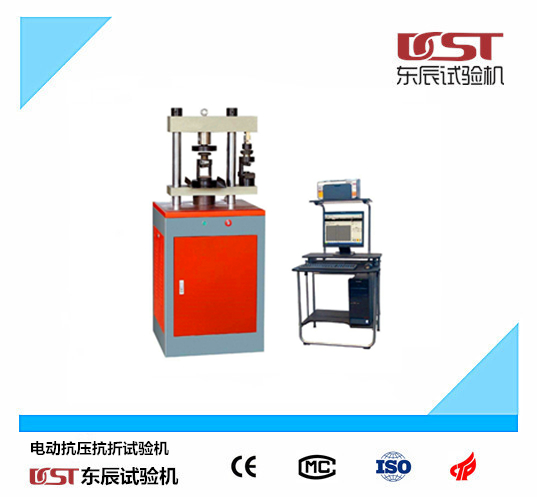

WHY-300D微机控制抗压抗折试验机

一、 功能及特点：

1. 本试验机按GB/T17671-1999《水泥胶砂强度检验方法》试验要求制作，采用微机控制 ，具有等速试验力、等速应力、试验力保持等控制模式。计算机实现了试验数据、试验曲线的屏幕显示、磁盘存储、数据库管理等功能。连接打印机，可输出实验数据报告；产品具有精度高、性能优越、可靠性高、操作方便等特点。本机完全符合GB/T17671-1999《水泥胶砂强度检验方法》对水泥的抗压、抗折试验要求。 可为您提供准确的试验结果。

2 .本试验机采用双立柱框架结构，上压盘安装在上固定横梁上，下压盘在驱动丝杠的作用下向上对试样进行加载，交流伺服控制及传动系统安装在主机的下部。试验机采用进口交流伺服调速系统，控制高精度、高频响交流伺服电机，带动精密滚珠丝杠进行试验，可实现试验速度的大范围调节（0.01-50mm/min），试验过程平稳、高效。

3.采用PCI控制器，根据国家标准进行试验，独立完成试验过程中试验参数的设定、试验过程的控制、数据采集、处理、 分析及显示，既可实现单试件试验，也可进行成组试验。

4、计算机自动对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，可实现存储、打印联网功能，智能、灵活。

5 .具有试验结束后返回初始位置的功能，高效，快捷。

6.具有工作位置的限位保护功能及过载、过流保护功能，可靠、安全。

该试验机与老式电液伺服压力试验机相比有如下优点:

a: 试验力测量范围更宽、更准确、更稳定:由于电液伺服控制阀在静态控制时存在零位遮盖问题(这是电液伺服阀本身固有的特性),加上油缸存在密封及摩擦问题, 故在零位附近输出（位移及试验力）不线性, 而且低速易爬行,稳定性差, 起始压力偏高，无法实现小变形及小试验力的输出控制（试样负荷很小，用该方式控制无法实现）;采用交流伺服电机配合滚珠丝杠控制，不存在上述电液伺服控制的问题, 加上采用高精度负荷传感器测力，因此试验力测量范围更宽、更准确、更稳定。

b: 试验过程噪音低: 交流伺服电机的噪音大大低于液压泵的工作噪音.

c：控制过程不受温度影响，性能更稳定.

c: 无液压油跑、冒、滴、漏造成的污染问题.

d：无伺服阀受污染停止工作问题.

e：动力及传动系统更紧凑，结构更简洁明快，可靠性大大的提高。

f：长期使用可靠性高，免维护（无更换液压油之烦琐）。

二、 主要技术指标：

1、抗压最大试验力：300 kN，抗折最大试验力：10 kN；

2、抗压试验力测量范围及试验精度：6-300 kN；全程分四档，精度优于1%

抗折试验力测量范围及试验精度：1-10 kN；精度优于1%；

3、抗压试验力速度可调整范围：1-10 kN /S(精度高于±5%)；

抗折试验力速度可调整范围：20-500N /S(精度高于±5%)

4、试验速度控制范围：0.01-50mm/min.

5、试验执行标准：国家标准或企业标准

6、上下压盘之间的最大距离: 250mm.

7、上下压盘尺寸: Φ140mm.

8. 抗折支点最大距离: 130mm

9、压缩试验方式：可做单件试验；可连续完成每组6件试验

10、主机尺寸(长x宽x高)约： 830x530x1450mm.

11、重量：500kg

12、功率：220V，50HZ；
