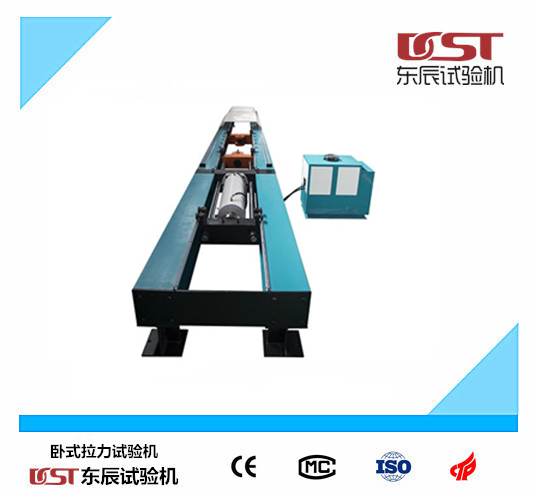

200吨微机控制卧式拉力试验机

一、试验机功能、结构及特点:
1.采用品牌微机，控制高精度电液比例阀, 驱动精密液压缸,吸收日本岛津试验机公司的先进试验机控制技术，依据国家标准对试验力、位移（变形）进行多种模式的自动控制，完成试验过程中试验参数的设定、试验过程的控制、数据采集、处理、分析及显示，控制及测量精密、准确实现等速位移控制、等速试验力控制,具有任意试验力点设定及保持功能。并配有Windows电液伺服卧式试验机专用软件,根据国家标准或用户提供的标准测量试件的性能参数，并对试验数据进行统计和处理，然后输出打印各种要求的试验曲线及试验报告，可选择应力—应变、试验力—应变、试验力—时间、试验力—位移、位移—时间、变形—时间等试验曲线，可实时显示、放大、比较、遍历功能及对试验过程监控。智能、方便。
2.试验机机身采用双框架反力架结构，液压油缸安装在上横梁上,活塞与传感器通过反力架与上拉伸附具直连,直接对试样进行拉伸试验，使加载机头结构简化；反力架与左右刚性框架连接成试验机主体；下拉伸夹头体与框架另侧横梁相连，液压缸的侧面安装有光电编码器，用于测量试样的变形。在设备一端装有升降翻转平台可调整试样高度及角度。
3.主机侧面安装有液压加载系统, 采用低噪音液压泵机组及液压阀组、高精度电液控制阀,确保系统高精高效、低噪音、快速响应,实现对试验的自动控制加载、换向；采用敏感压力补偿系统控制,使液压系统结构大大简化,噪音更低,在非满载工作条件下,基本为“静音”工作，无需增加繁琐的冷却系统，也无需为隔离噪音而将液压系统外置其他房间；手动控制用“送油阀、回油阀、节流阀”，系统简洁明快。
二、主要技术指标:
1.最大试验力:2000kN.
2.试验力测量范围及精度：
相当于有效范围为：2%-100%
精度优于1%
3.加载液压缸活塞行程：1m；
4.拉伸夹头之间的距离: 10m
5.位移(变形)测量范围及精度:2000mm;精度优于1%；
6.能力保持
7.保载精度：±1%；
8.试样拉伸夹具：模具尺寸按用户要求设计
9.保护功能:
a)油缸限位保护;
b)液压系统过载溢流保护
c)试验力过载保护
d)过流、过压保护
e)试验结束自动停机保护
f)卧式拉力试验机底部采用防护罩作为安全保护；
