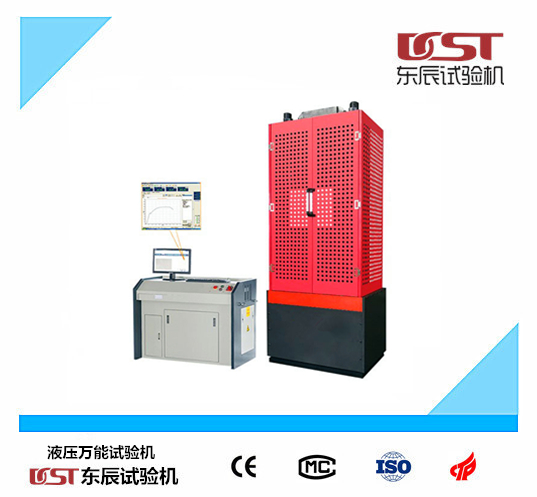

WAW-1000D型电液式万能试验机

一、简介

主机：WAW-1000D型电液式万能试验机集自动控制、自动测量、数据采集、屏幕显示、试验结果处理为一体，以油缸上置式主机为平台，配置精密油泵、伺服控制器，实现多通道闭环控制，完成试验过程的全自动控制、自动测量等功能，具有专业性好、可靠性高、升级简易等特点，并可随着试验机测控技术的发展和试验标准的变化而不断充实完善。

二、适用范围：

主要用于金属、非金属的拉伸试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB/T228-2010《室温材料 金属拉伸试验方法》的要求。

三、产品的制造和检验标准

1. GB/T16491—1996《电子式万能试验机》；

2. GB2611—92《试验机通用技术要求》；

3. GB/T6825.1-2010《静单轴试验机的检验第1部分：拉力和（或）压力试验机 测力系统的检验与校准》。

4、GB1499.1-2007的机械设备技术要求

5、2006/42/EC”的低电压技术要求

6. 2006/95/EC”的有关规范

四、适用的试验方法标准

1. GB/T228-2010《金属材料室温拉伸试验方法》

2. GB/T7314-2005《金属材料室温压缩试验方法》

3. GB/T14452-1993《金属材料弯曲力学性能试验方法》

4. JTGE30-2005 （JTG E30-2005）P87 公路工程水泥及水泥混凝土试验规程

5. GB/T8653-1988《金属杨氏模量、弦线模量、切线模量和泊松比试验方法》

6. JGJ107-2016《钢筋机械连接技术规程》

五、主要技术指标：

1、最大试验力：1000kN；

2、试验力测量范围：1%—100%FS；

3、试验机级别： 0.5级

4、立柱数：4柱

5、试验力分辨率：满量程的1/300000；

6、采集频率：60HZ

7、试验力示值相对误差：±0.5%

8、位移测量分辨力：0.007mm

9、位移示值相对误差：±0.5%；

10、变形示值相对误差：±0.5%；

11、加荷速率范围：200N/s～20kN/s

12、拉伸夹头间最大距离：680mm

13、最大压缩空间：550mm

14、圆试样夹持范围：Φ15-26mm(1套) Φ26-Φ40mm（1套）Φ40-Φ60mm（1套）

15、板试样夹持范围：0-20 mm

16、立柱间有效距离: 660×400 mm

17、活塞最大行程：650 mm

18、活塞上升最大移动速度：100 mm/min

19、活塞下降最大移动速度：100 mm/min

20、控制方式：电液伺服闭环控制，控制模式可平滑切换；

21、显示方式：计算机屏幕显示试验力、活塞位移、试样变形测量值、试验曲线，屏幕调零、标定；

22、JGJ107-2016《钢筋机械连接技术规程》高应力反复拉压，大变形反复拉压显示曲线和相应报表

23、主机尺寸：约980mm×720mm×3600mm；

24、油源外形尺寸：1350mm×600mm×900mm；

25、油泵电机功率：2.2KW；
