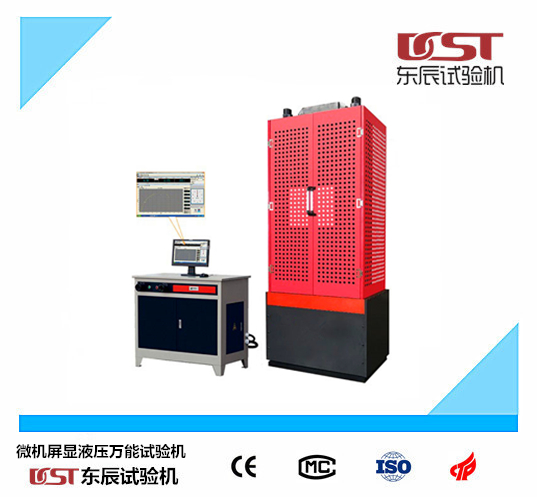

WEW-1000D微机屏显液压万能试验机

一、产品简述

济南东辰试验仪器有限公司生产的WEW-1000D微机屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行试验。可精确的测量金属材料的拉力、抗拉强度、断后伸长率、屈服强度等性能试验。

主机采用油缸下置式结构，四立柱双丝杠，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动调整试验空间，采用电机经减速器、链传动机构、丝杠副传动。

测力机构采用传感器测力，使用公司自主研发的微机屏显系统，能够显示试验力、峰值、变形和各种试验曲线，能够打印各种试验报告（需要特殊定制），用户也可以自己编辑试验报告的格式。

二、主要技术参数

1 最大试验力kN 1000

2 试验力示值相对误差 ≤示值的±1%

3 试验力测量范围 最大试验力的2%~100%

4 夹紧方式 液压夹紧

5 圆试样夹持直径 mm Φ13~Φ60

6 扁试样夹持厚度mm 0~40

7 扁试样夹持宽度mm 125

8 最大拉伸试验空间 mm 600

9 最大压缩试验空间mm 470

10 控制柜外形尺寸mm 610×700×1100

11 主机外形尺寸（包括活塞行程）mm 950×900×2510

12 主机质量kg 5000

13 上下压盘尺寸mm 204×204

14 弯曲支辊间距mm 800

15 弯曲支辊宽度mm 140

16 容许弯曲度mm 150

17 活塞最大行程mm 250

18 活塞最大移动速度mm/min 约50

19 试验空间调整机构 电机减速器链轮链条传动
