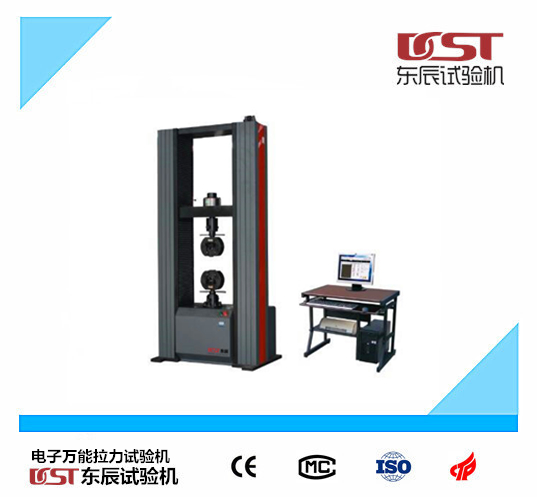

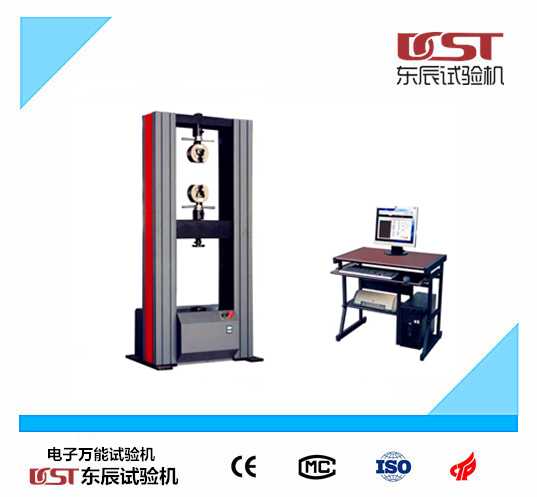

电子式电力金具拉力试验机

电力安全工器具力学性能试验机

一、电力金具拉力试验机产品简介：

本公司研制的电力金具拉力试验机系列试验机｛（电力安全工器具力学性能试验机）（其中300kN和500kN为卧式）｝符合国家电力公司《电力安全工器具预防性试验规程》（国电发「2002」777号）要求。采用了数据采集卡处理模块和进口液压系统（泵站）使设备加力平稳、运行更稳定无过冲现象、保压性能更高；vc++设计整套自动控制程序，试验过程中显示受力曲线，可自动调整系数使数据更准确；自动形成检测报告，有峰值保持功能，可记录下试品的断裂力，打印检测结果并保存检测结果；计算机操作安全帽冲击锤自动脱落，数据库自动保存历史记录的检测结果。还可以任意设定力值，保压时间，试验名称，送检单位及检验单位名称（详见检验报告范本），根据设定力值可作其它软、硬材质的拉压力试验，并具有故障自检的功能。广泛适用于电力、邮电、建筑等行业的安全、登高工具等力学实验。

二、电力金具拉力试验机产品性能：

1、按规程完成各种预防性力学性能试验，计算机控制专业试验安全帽、脚扣、安全带、脚踏板、腰绳、竹木梯、紧线器、卡线器、护腰带、手搬葫芦等软用材质的使用设备。

2、可自行设定参数做其它软、硬材质的力学性能试验。

3、计算机控制，液晶显示屏，可任意设定参数、显示加力曲线图、同时可显示试品的断裂值，自动形成试验报告。打印检测结果并自动保存。

4、加载平稳，无过冲现象，可切换手动/自动操作，使操作更方便、试验更准确。

5、具有峰值记录（常用于安全帽等破坏性试验）。

6、本机拉、压力测试机，能动态的显示拉、压力的受力曲线。

7、具有液压过载过程保护功能，具有动态跟踪全程范围内防失控功能。

8、具有保压功能，保压时间可任意设定。在保压段，当工件力值下跌后，自动补力。计算机根据设定力值和保压时间可自动加载，保压、卸载。

三、电力金具拉力试验机规格参数：

1、计算机型液压拉力试验机由液压加载系统、安全帽试验台和计算机测控系统组成。

2、技术参数最大拉力：20kN（10KN/50KN/100KN/200KN/300KN可供其选择)

最大压力：20kN

测量分辨率：0.01kN

油缸行程：1000mm，上升速率：1400mm/min

测量精度：±1%

最小速度：30mm/min（快、慢档自动转换）

最大开距：2200mm

测试长度：2.0米

最大冲击力：20kN

准确度级别：1.0

系统过载能力：150%

力值设定最小示值：0.001kN

传感器规格：20kN，精度：0.05级

电源电压：三相380V±5% 50Hz

外形尺寸：880mm（长）×660mm（宽）×1570mm（高）

设备重量：800kg

四、技术标准:

Q-SHTD01-2005符合《电力安全工器具预防性实验规程》

五、使用条件：

1、电源电压：交流220V±10％ 50Hz

2、工作环境温度： -10 — +40摄氏度

3、环境相对湿度：RH<80%
