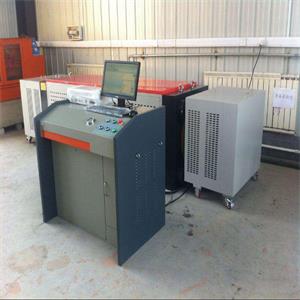

钢绞线静载锚固试验机

一、产品介绍
钢绞线静载锚固试验机主要用于钢绞线类预应力筋及配套夹具、锚具、连接器等的静载锚固和低周载荷性能试验,由微机自动控制与自动采集,存贮,处理试验数据,计算机屏幕实时显示试验曲线,检测值与位移变化,自动计算内缩量并打印试验曲线和试验数据。
二、依据标准
GB/T14370《预应力用锚具、夹具和连接器》
JT329.1《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》
JT329.2《公路桥梁预应力钢绞线用锚具、连接器试验方法和检验规则》
三、功能特点
1.该钢绞线静载锚固试验机采用微机控制电液伺服加载和手动液压加载,主体与控制柜分置的设计,具有操作方便,工作稳定可靠,试验精度高,加力平稳的特点；
2.测力采用负荷传感器,微机控制及显示,电液伺服控制精度较高；
3.具有最大试验力和位移峰值保持功能；
4.能自动求取力学性能指标及打印出完整的试验报告功能。
四、技术参数
最大试验力 6500KN
测力范围 4%-100%（全程不分档，等效三档）
示值准确度（试验力） 优于示值的±1%
位移测量范围 0-200mm
示值准确度（位移） ±1%
重复性 ±0.5%
相对分辨率 ±0.5%
活塞行程 200mm
拉伸间距 3400mm
功率 4.4KW
