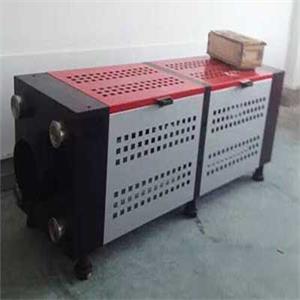

微机控制锚固试验机

一.概述

微机控制静载锚固试验机是预应力锚具生产企业的出厂检验和型式试验、大型工程使用单位的锚具进场验收、产品质量监督部门对预应力锚具组装件检测的专用设备。该设备由宽调速范围数字伺服阀及微机测控技术，组成全自动闭环调速控制系统，能精确地控制和测量试验全过程。本试验机依据GB/T14370-2007《预应

筋用锚具、夹具》、GB/T2611-1992《试验机通用技术条件》等国家标准设计与制造，整机由卧式主机、高压伺服液压源、前卡式千斤顶、可移动式高压油源、微机测控系统等组成。

二.主要功能

1.可对预应力锚具组件实现GB/T14370-2007《预应力筋用锚具、夹具》标准要求的，在伺服控制条件下的标准检测。

2.具有负荷、位移两个控制通道及与之相对应的力、应力、位移三种控制方式，控制方式间可随机/随意切换。 PID 参数可在线调整。

3.可进行等速率负荷、应力、位移控制和恒负荷、应力、位移控制并采用无级调速。

4.自动绘制力—位移、力—时间、位移—时间等多种试验曲线，自动编辑试验报告并适时打印输出；

5.测量系统具有自动清零、自动标定功能，连续全程测量不分档。

6.可进行成组式样多色曲线对比试验，并可选取试验曲线上的任意段进行区域放大分析,在试验过程中可切换显示各种试验曲线；

7.原始试验参数输入

8.拥有功能强大的数据库和多种接口格式供用户选择，帮助用户实现局域网络通讯；

9.具有压力、油温、活塞限位等多种保护措施；
