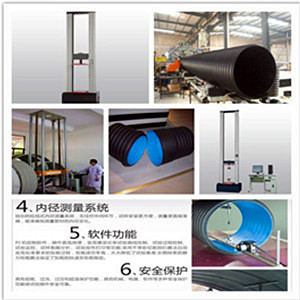

排污管环刚度试验机

一、产品介绍：

主机

主机为门式预应力框架，轴向刚度高。它主要由上横梁、移动横梁(中间部位)、台面及光杠组成框架式结构，滚珠丝杠固定在台面和上横梁之间。两滚珠丝杠之丝母及四根光杠之导套固定在移动横梁上。

结构原理

采用圆弧同步带轮减速，零间隙滚珠丝杠副传动，传动无间隙，使试验力和变形速度精密控制得到保证。电机通过三级同步带轮减速以后带动丝杠旋转，从而推动移动横梁在选定的速度下作直线运动以实现各种试验功能

1．精密无间隙滚珠丝杠、高刚性、高稳定性的四立柱负荷机架。立柱采用高强度耐磨缸轴，淬火、精磨、保证平行；工作台、横梁整体实心材料，加工中心加工、精密磨削，保证平行度、垂直度。

2．载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。

3.高精度测力器，线性宽，稳定性好，保证载荷的测力精度。

4.高速率、低振动、免维护、静音型交流伺服电机驱动系统。

5. 内置以太网接口； 方便的手持控制器，即停即行功能；操作灵活、随意切换。

6. 电路板采用光电隔离设计，抗干扰能力强。

7. 宽泛的测试速度，0.001～500mm/min内任意选择。（可定制高速0.001-2000mm/min）

8. 数据库采用ACCESS格式，可以进行网络数据库通讯和管理；

9. 全数字闭环、多通道、多功能、易操作的CHENXIN-test 测控软件；数据库中备有多种试验方法、标准（ASTM、ISO、DIN、EN、BS等）。

9.1试验过程的自动控制，试验力，峰值、变形、位移、试验曲线的实时控制、显示，全键盘输入操作和控制模式智能设置系统；控制模式任意设置，无冲击，平滑切换。

9.2过程能再现、数据再分析、曲线放大、比较、遍历。

9.3试验曲线可任意选择坐标轴，可自由放大和缩小；可同时显示多个曲线，可设需要的坐标，例如：载荷－时间，载荷－位移，应力－应变等，满度自调节。

9.4 灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并、多类型输出。

9.5模块化、开放式编程，满足个性化要求。具有提示和向导功能。

9.6试验结束自动返回，智能、高效、快捷。

10. 多重保护功能：试验力过载保护；过流、过压保护；试样破断时安全保护；操作提示向导保护；试验结束自动保护等。

二、设备参照标准及说明：

用于管材Φ≤2000mm；各种金属、非金属、复合材料、异形管材进行环刚度、环柔度、压扁、蠕变比率、挠曲水平等力学性能指标的测试及研究。

满足多种标准： GB、ISO、JIS、ASTM、DIN、BS、EN.

增加附具，可完成多类材料拉伸、压缩、弯曲试验；

1. 各种橡胶、塑料、薄膜等非金属材料、复合材料的拉伸、压缩、弯曲试验。

2. 各种薄金属、丝材、细线、纤维、弹性体、泡沫材料性能试验。

3. 纺织、食品、药品、化妆品、生物材料性能试验。

4. 电子部件的拉脱、剥离、焊接强度试验。

5. 印刷电路板的剥离、弯曲强度、紧固件性能试验。

6. 木制品、纸产品、胶片样品的拉伸试验。

三、依据标准

1）、 GB/T9647- 《热塑性塑料管材环刚度的测定》

2）、GB/T18477- 埋地排水用硬聚氯乙烯（ PVC-U ）双壁波纹管材》

3）、GB/T21238- 《玻璃纤维增强塑料夹砂管》

4）、GB/T18998.2- 工业用氯化聚氯乙烯（ PVC-C ）管道系统第2部分：管材》

5）、GB/T18042-《热塑性塑料管材蠕变比率的试验方法》

6）、CJ/T270 -《聚乙烯塑钢缠绕排水管》

7）、CJ/T 120- 给水涂塑复合钢管

8）、JT/T529- 预应力混凝土桥梁用塑料波纹管

9）、GB/T14452- 《材料弯曲力学性能试验方法》

四、技术参数：
