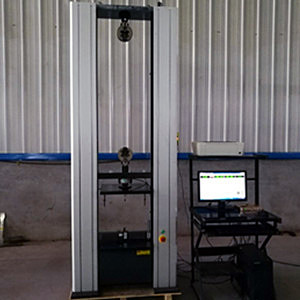

WDW-50H型微机控制环刚度试验机

一、产品介绍：

WDW-H型微机控制环刚度试验机是专门针对高等院校、科研院所、质检机构而设计的新一代双空间微机控制试验机。试验机主机与辅具的设计引进国外的先进技术，外形美观，操作方便，性能稳定可靠。计算机系统通过东辰控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、环刚度、环柔度、扁平度、弯曲等多种力学性能试验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距离，另外可以配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

该机采用调速精度高、性能稳定的伺服调速系统及伺服电机作为驱动系统，控制器作为控制系统核心，以Windows为操作界面的控制与数据处理软件，

实现试验力、试验力峰值、横梁位移、试验变形及试验曲线的屏幕显示，所有试验操作均可以通过鼠标在计算机上自动完成。良好的人性化设计使试验操作更为简便。综合以上各项技术，该机可以近乎完美的实现试验力、位移等参数的闭环控制，可实现恒应力、恒位移等控制模式，并且各种控制模式之间可以平滑切换。该机完全满足国家标准的要求，同时可根据GB、ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，并且具有良好的扩展性。

调速系统采用伺服调速系统及伺服电机，性能稳定可靠，具有过流、过压、过载等保护装置。传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。

环刚度试验针对大型塑料及玻璃钢管道环刚度测试要求，我公司独家首创采用双传感器测量技术，避免了环刚度检测中的压偏，侧压等不良情况对实验数据的影响，可以更加准确的进行检测，有效提高试验的精度。

二、主要技术指标：

1、 最大试验力： 50KN

2、 试验机精度级别：1级

3、 试验力准确度： 优于示值的±1%

4、 横梁位移测量： 分辨率为0.01mm

5、 变形准确度： 优于±1%

6、 调 速 范 围： 0.005-500mm/min

7、 试 验 空 间： 1000mm（可根据用户需要调整）

8、 主 机 形 式： 门式框架结构

9、 主 机 尺 寸： 650×780×2300

10、 重 量： 约650Kg

11、 工 作 环 境： 室温～45℃，湿度20%～80%
