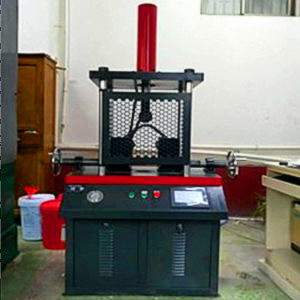

立式钢筋弯曲试验机

一、概述：

本机是按国家标准GB/T1499-1998, GB/T232-1999及YB/T5126-2003的规定而研制的。可弯曲HRB400以下φ40以内钢筋。其结构性能完全符合试验规范要求，采用支辊式及翻版式弯曲装置，支辊可通过侧向辅缸自行调节，弯心更换方便等功能，工作可靠，操作方便。

主要特点：该机配置双工位，在对试样进行了冷弯时，一次成型后，侧向辅缸施加压合力，使试样过盈弯曲，消除残余应力，达到卸荷后弯曲角度更精确的等于180°。

主要用于对钢筋产品的工艺性弯曲试验，满足JG/T 5081-1996钢筋弯曲机的设检验要求，同时适合其他（如：GB/T 232-2010金属材料弯曲试验）金属、非金属材料或者产品的弯曲工艺性试验。

弯曲跨距通过水平油缸调节。自带有跨距标尺，通过水平油缸限位调节弯曲跨距，操作简单、方便、性能可靠。

弯芯长度按原万能机配置弯心设计为90mm，可满足于多根钢筋同时弯曲（例如φ10钢筋，可同时并排几根同时弯曲试验）有效提高了工作效率，节省能源消耗。450mm大跨距满足不同直径、弯芯的弯曲试验。

二、技术参数 :

1、弯曲直径范围： Φ6-40mm

2、正弯角度：0-180°

3、双工位夹紧额定压力：110KN×2

4、最大弯曲试验力： 160KN

5、主活塞工作行程：310mm

6、双工位活塞单个行程：225mm

7、活塞行进速度： V1=400mm/min

8、活塞回程速度： V2=400mm/min

9、电 机 功 率 ： N=1.5KW

10、工 作 电 压 ： 380V/220V

11、整 机 重 量 ： 900Kg

12、外 形 尺 寸 ：1600x800 x1600mm

13、主体结构形式：三油缸、三工位

14、支辊直径：φ80mm；

15、支辊间最大距离：450mm（设定好标距，自动调整）

16、弯曲范围：0-180
