TNW微机控制材料扭转试验机

一、试验机简介

该机主要用于扭转材料的检测。被测试试样安装在可调整空间的夹具之间，通过更换夹具，可适应不同的被测试试样扭转力学性能的试验。试验机采用计算机控制操作，可进行定角度扭矩试验；显示器显示被测试零件的角度-扭矩曲线；实时显示角度、扭矩、扭矩峰值保持、试验机工作状态；试验数据存储、打印试验报表等。

二、方案描述

2.1主机

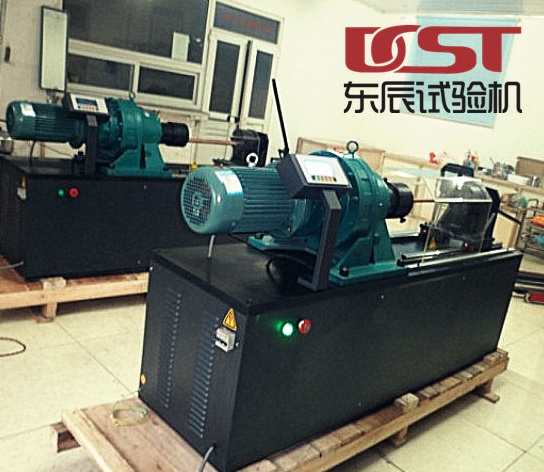

主机采用卧式结构。左端扭矩盘连接传感器为固定端，右端加载为电机通过蜗轮蜗杆传动带动加力盘转动，通过试样加载将扭矩传到扭矩盘端检测扭矩，加载系统可沿导轨移动和固定，用于调整试验空间。

2.2传动系统

通过采用数控电机和驱动器，保证试验过程的宽范围速度连续调节和均匀加载；

2.3扭矩及扭角的检测

采用高精度扭矩传感器，可正反两方向测量扭矩；扭转角的检测采用光电编码器,转角的检测在输出轴上，保证显示角度的真实有效。通过计算机数据采集处理系统，将传感器、编码器信号处理后在计算机屏幕上显示。

2.4测量控制系统：

试验力测量控制系统由高精度双向对称性扭矩传感器、稳压电源、测量放大器、A/D转换等组成；位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机控制、数据处理、显示等功能。

2.5试验过程

整个试验过程采用WINDOWS平台的中文人机对话方式，使用以图形为界面的视窗式操作系统，由键盘输入试验参数，鼠标操作虚拟按钮，自动完成全部试验过程。屏幕显示扭矩、角位移、扭矩—角位移曲线、试验机工作状态等。

可将试验结果存入计算机。

采用A4打印机打印试验报表。

2.6安全保护装置：过载保护停机。

2.7夹具

可根据用户提供的试样提供一套夹具。

三、主要技术性能指标

3.1扭矩精确测量范围：10～2000NM

3.2扭矩最小读数值： 0.1NM

3.3转角最小读数值：0.01°

3.4示值相对误差：≤±1% （正转和反转两个方向）

3.5重复性相对误差：范围内≤1%（正转和反转两个方向）

3.7加力盘、扭矩盘间距离：0～500mm（可根据用户要求定制）

3.8试样夹持方式：按用户试样提供夹具

3.9试验机超过额定最大扭矩的3%～5%时，试验机自动停机
