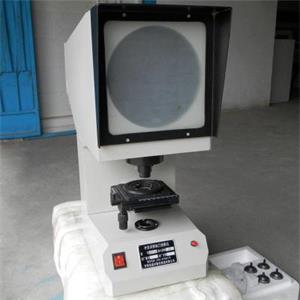

CST-50夏比投影仪

一、 设备名称：夏比投影仪

二、 型 号：CST-50

三、 性能说明：

CST-50夏比投影仪是我公司根据目前国内广大用户的实际需求和GB/T229-2007《金属夏比缺口冲击试验方法》中对冲击试样缺口的要求而设计、开发的，专业用于检测冲击试样缺口是否合格的重要检测设备，该仪器是利用光学投影的原理将被测的冲击试样U和V型缺口与标准板图对比以确定被检测的冲击试样加工是否合格，该设备操作简便，检查对比直观、效率高，是冲击试样加工过程中心必备的检测设备

四、主要技术参数

1. 投影屏直径： 200mm

2. 工作台转动范围： 0-360°

3. 工作台尺寸：

方工作台尺寸： 110×125mm，

方工作台直径： 90mm

工作台玻璃直径： 70mm

4. 工作台行程：

纵向：±10mm

横向：±10mm

升降：±12mm

5. 放大倍数： 50X

6. 光源： 12V 100W（卤钨灯）

7. 电源： 220V 50Hz 150W

8. 外型尺寸： 515×224×603mm

9. 重量： 约18Kg
