DWC-196Y冲击试验低温槽

一、概 述

DWC-196Y冲击试验低温槽是本公司根据GB229-2007《金属夏比缺口冲击试验方法》中对低温装置的要求而最新研制开发的制冷设备。本设备采用液氮制冷技术，利用热平衡原理，达到对试样的自动均匀冷却、恒温，可完全满足国家标准GB229-2007做规定的各项控温指标。本设备操作简单方便，工作效率高，是金属低温冲击试验中最理想的试样冷却、保温设备。同时也可用于其他低温检测和试验工作。

二、主要技术参数

1． 控温范围：0 ~ -196℃（室温≤25℃）

2. 最大外形尺寸：700×600×800mm（长×高×宽）

3． 工作室有效尺寸：250×160×120mm（长×高×宽）

4． 可装试样数量： >60(冲击试样尺寸：10×10×55mm)

5． 数字计时器：1分~ 9999分钟，分辨率1分

6． 冷却介质：液氮

7． 工作电源：220V ~ 240V，50Hz，100W

三、结构与工作原理

1.结构

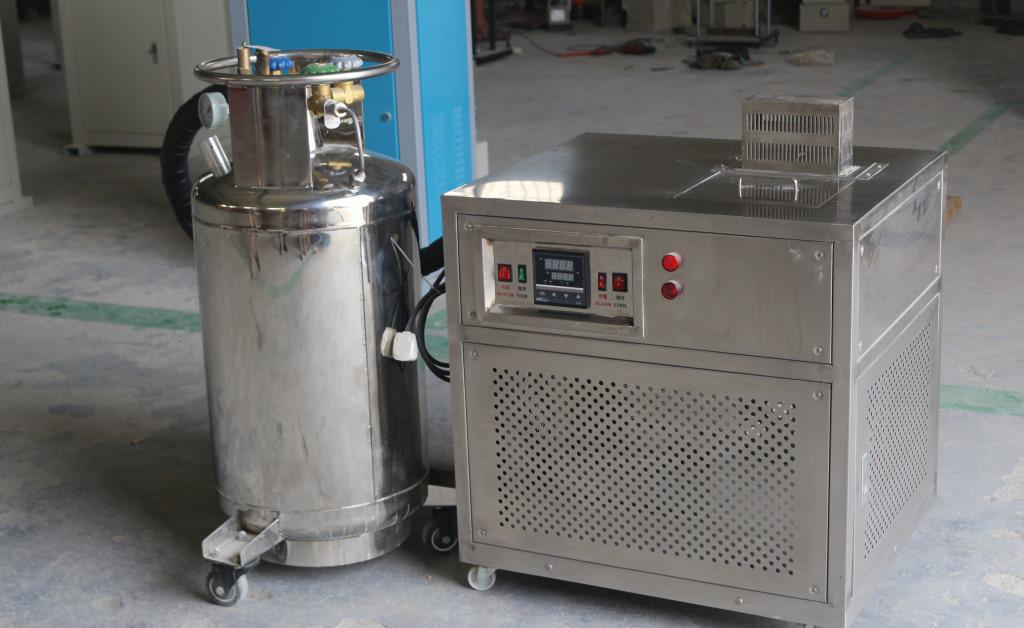

本设备由主机体、液氮罐、电子控制箱、冷却槽、冷却介质循环系统、自动报警装置等部分组成。

2.工作原理-

启动制冷开关后，主机开始工作，制冷系统进入正式工作状态。利用热平衡原理，达到对试样的自动均匀冷却、恒温，使温度均匀一致。

四、安装指南

1. 本设备搬运、安装过程中严禁剧烈振动，倾斜不得大于45°；

2. 设备长久安放应距墙壁0.5米之外，且要求通风良好，避免日光直接曝晒。

3. 对设备进行全面检查，确保各零部件完整无损。液氮输出口与主机连接好。打开冷却槽盖，拿出盛样筐和温度传感器，把温度传感器插头插入箱后面的插座里，请注意一定要插牢，否则温度显示不正常而出现 -1 显示，。

4. 接上220V、50Hz的电源。

五、液氮罐安装使用说明

1.进液

当您需向容器内充液时，请先把所有的阀门打开，用干燥氮气从输液口进气吹干容器内胆和全部阀门，并检查所有管道、阀门，务必处于畅通状态。然后关闭升压阀门，打开排气阀门，即可充液。充液时可采取两种方式进行：

（1） 当您备有辅助输液设备时，将其与本容器输液管口连接，利用输液设备进行充液，充液完毕，关闭输液阀门。

（2） 另一种方式取下卡箍，小心取出上盖及其物件，从颈口直接进行充液。充液完毕，小心合上上盖并上紧卡箍即可。

2、贮存

当您用容器贮存液氮时，请关闭排液阀、增压阀，必须打开排气阀。

3、运输

当您用该容器运输液氮时，各阀门的开闭状态与贮存时一样，并请将包装箱底座垫在容器座圈下，用绳索将容器可靠地固定在汽车上。

4、输液

如果您需要从容器内输出氮气，请按下列程序操作：

（1）并排气阀、输液阀；

（2）开增压阀；

（3）观察压力表；

（4）当压力上升至0.07Mpa(0.7Kg/cm)时，打开输液阀，即可连续地输液。

六、注意事项

1、由于容器热容较大，第一次充液时，热平衡时间较长，可先充20L液氮预冷，然后再充满。

2、为减少以后充液氮时的损耗，请您在容器内还有少量液氮时即重新充液。如果需间隔一段时间才充液，必须用干燥氮气吹干后才能使用。

3、为保证容器使用的安全、可靠，本容器只能充装液氮。

4、输液时，容器外表面结水、结霜属正常现象。

5、在三级或三级以下的路面上运输液氮时，汽车时速请不要超过30Km/h。

6、容器上真空嘴、安全阀的封条、铅封不能损坏，严禁打开真空嘴。

7、如果容器长期不使用，请将容器内部的液氮排出并吹干，然后关闭所有阀门封存。

8、容器在贮存液氮期间，上部出现冒汗、结霜现象，说明容器真空度已丧失，应停止使用。

七、操作步骤

1. 将清洁干净的试样按顺序整齐摆放在盛样筐中后放进冷却槽内。

2. 按下温度设定键（set）0.5秒后放开可进入温度设定状态按加数键或减数键和移动键可对温度进行设定。设定好所需温度后按设定键0.5秒即可返回正常运行状态并记忆参数值，此时设备开始工作；

3. 打开液氮阀，按制冷开关。

4. 当冷却槽中介质接近设定温度时，指示灯闪动；当达到设定温度时，自动报警装置发出声响，恒温记时器开始记时，显示恒温时间，操作人员闻讯，可关闭报警开关，当恒温记时器显示到所需恒温时间时5分钟后，即可取出试样进行试验。

5. 按下移动键便可清除温度设定值，显示窗口上的时间值。

6. 试验完毕后，关掉制冷开关、电源开关，关闭液氮阀。
