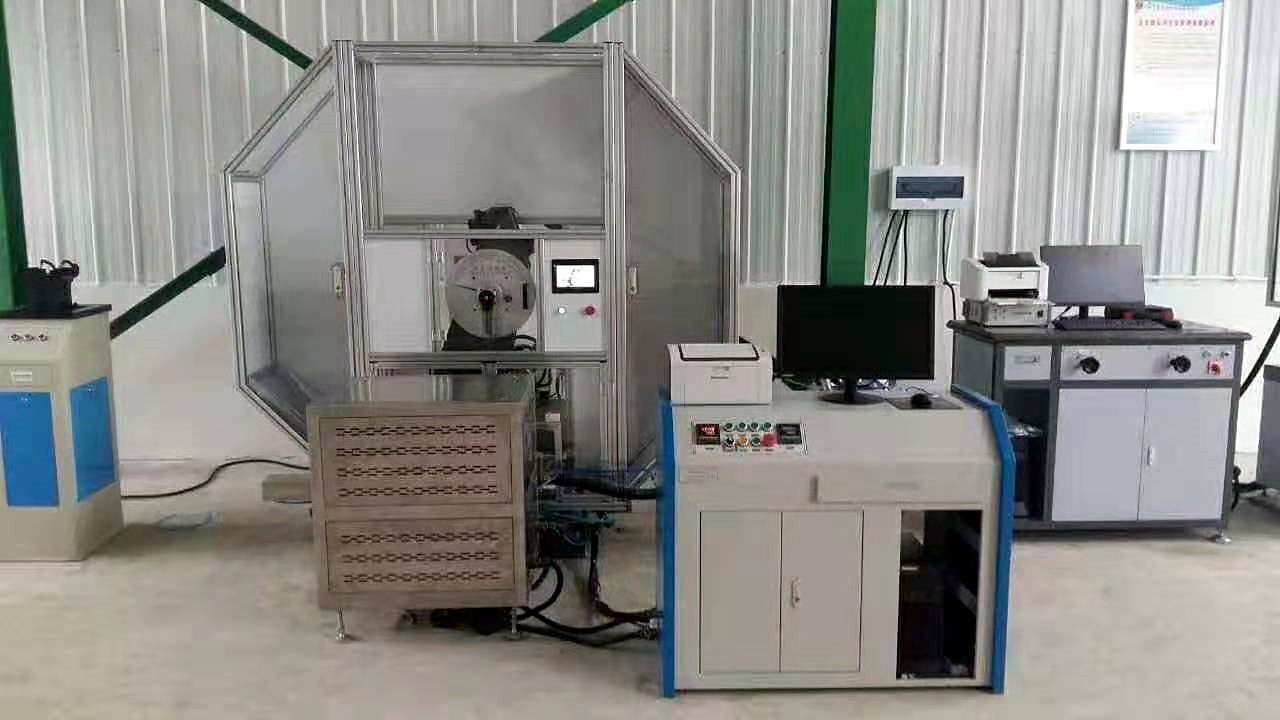

JB-W300YZ微机控制全自动冲击试验机

一、 设备名称：微机控制全自动冲击试验机

二、 型 号：JB-W300YZ

三、 性能说明：

该机主要用于测定金属材料在动负荷下抵抗冲击的性能，以便判断材料在动负荷下的性质。

本机为微机控制式全自动冲击试验机，采用PC微机机控制，可实现扬摆→送料→定位→冲击→测量→运算→屏幕数显→打印等微机化操作，并可利用冲断试样后的剩余能量自动扬摆，做好下次试验准备，操作简便，工作效率高。特别适用于连续做冲击试验的实验室和大量做冲击试验的冶金、机械制造等行业更能体现其优越性。计算机可计算和数显材料冲击吸收功、摆锤扬角及试验平均值。根据用户需要还可实现远程数据传输。

四、主要技术指标：

1、冲击能量：150J、300J

2、摆锤预扬角：150°

3、摆轴中心至冲击点距离：750mm

4、冲击速度：5.2m/s

5、试样支座跨距：40mm

6、钳口圆角：R1-1.5mm

7、冲击刀刃圆角：R2-2.5mm

8、冲击刀厚度：16mm

9、角度准确度：±0.1°

10、试样盒容量：10个

11、试样对中方式：自动

12、试样尺寸：10×10×55mm

13、外形尺寸：2124 mm×600 mm×1340 mm

14、试验机净重：450Kg

15、电源：交流三相 380V±10% 50HZ 5A

16、环境条件：周围环境中无腐蚀介质，无震动，无强电磁场干扰。

五、设备主要配置：

1、300焦耳主机一台；

2、150J、300J 摆锤各一个

3、电机一台（装在主机上）；

4、取摆传动装置一套（装在主机上）；

5、自动挂摆装置一套（装在主机上）；

6、保险机构一套（装在主机上）；

7、安全防护装置一套；

8、自动送样装置一套；

9、自动定位机构一套；

10、支座调校器一只；

11、试样对中器一只；

12、光电传感器一只；

13、联想微机系统一套；

14、A4幅面HP打印机一台；

15、专用测量软件一套。

六、测控部分说明：

l Windows 平台, 屏显，鼠标操作;

如果需要输出实验报告，需要安装Microsoft Word或Excel版本至少为Office2000。

l 软件支持多个摆锤.

l 记录冲击强度，冲击能量等.也可计算最大最小平均值和标准偏差。

l 实验结果自动计算.

l 自动测量摆动周期.
