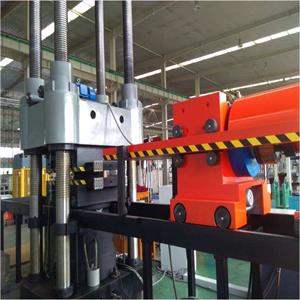

YAW-5000J型微机控制电液伺服压力试验机

一、设备简介及用途：

本机是依据《试验机通用技术要求GB/T2611-92》、可满足《公路桥梁板式橡胶支座JT/T4-2004》、《公路桥梁盆式橡胶支座》JT 391-1999、《球形支座》GB/T 17955-2000标准要求开发的，符合《拉力、压力和万能试验机（检定规程）JJG 139-1999》标准制造。专用于检验混凝土、橡胶、金属等材料的力学性能试验。本机采用电液伺服控制系统，人机界面友好，能自动连续平稳加载、自动保载、自动采集数据、储存、绘制曲线、自动打印试验报告，可进行抗压弹性模量试验、极限抗压强度试验、橡胶支座的荷载试验下轴向压缩变形的检测。

本机各项精度均符合《GB/T2611-92》;GB/T3722—92《液压式压力试验机》标准。

主要组成：5000kN电液伺服试验系统由四大部分组成。

1.微机控制三通道全数字电液伺服协调加载控制系统；

2.额定总流量为60L/min，压力为32MPa的液压伺服油源；

3.含有高低压蓄能器、开关阀、滤油器、压力表、比例阀控制机构的分油器及液压管路系统；

4.可承载5000kN垂向试验力的四立柱机架

二、主要技术参数：

1.最大试验力：5000KN

2.试验力测量范围：1～100%F.S，采用高精度载荷传感器测力。

3.试验力测量控制精度：优于±1%

4.试验力分辨率：100N

5.活塞行程：250mm

6.活塞升降速度：0～100mm/min

7.位移测量范围：0～250mm，分辨率0.01mm

8.位移测量控制精度：优于±0.5%

9.试验空间高度：0～3000，通过电动丝杆升降横梁无级可调，横梁升降速度0～300mm/min。

10.下压板位置配备可自动移动的小车，沿导轨移动，方便试样安装。

11.试样垂直向变形测量：四路，量程0～20，分辨率0.001。

12.控制方式：电液伺服闭环控制，可以进行试验力控制（及应力控制）、位移控制、变形控制（及应变控制），不同控制方式可以平滑切换。

13.上压板尺寸：900×700mm，厚度：80mm

14.下压板尺寸：900×700mm，厚度：80mm

15立柱净间距：1000×800mm

16.油泵电动机功率：7.5kW

17.升降电动机功率：3.0kW

18.整机功率：10.5kW

19.试验机主机外形尺寸：约1500×1300×5600mm

20.油源外形尺寸：约1200×850×1150mm

21.主机重量：约13000kg

22.油源重量：约1200kg

23.装箱重量：约15000kg
