YAW-10000J微机电液伺服压剪验机

一、设备名称：微机控制长柱压力试验机

二、设备型号：YAW-10000J

三、设备详细技术指标：

机是依据《试验机通用技术要求GB/T2611-92》、预留1000KN转角试验和2000KN剪切试验功能的安装位置，可满足《公路桥梁板式橡胶支座JT/T4-2004》、《公路桥梁盆式橡胶支座》JT 391-1999、《球形支座》GB/T 17955-2000标准要求开发的，符合《拉力、压力和万能试验机（检定规程）JJG 139-1999》标准制造。专用于检验公路桥梁板式橡胶支座成品的力学性能试验。本机采用电液伺服控制系统，人机界面友好，能自动连续平稳加载、自动保载、自动采集数据、储存、绘制曲线、自动打印试验报告，可进行抗压弹性模量试验、极限抗压强度试验、橡胶支座的荷载试验下轴向压缩变形的检测。

本机各项精度均符合《GB/T2611-92》;GB/T3722—92《液压式压力试验机》标准

主要组成：10000kN电液伺服压剪试验系统由四大部分组成。

1.微机控制三通道全数字电液伺服协调加载控制系统；

2.额定总流量为60L/min，压力为32MPa的液压伺服油源；

3.含有高低压蓄能器、开关阀、滤油器、压力表、比例阀控制机构的分油器及液压管路系统；

4.可承载10000kN垂向试验力的四立柱机架

四、主要技术参数

1.1、最大试验力：10000KN（5000KN）

1.2、试验力测量范围：1～100%F.S，采用高精度载荷传感器测力。

1.3、试验力测量控制精度：优于±1%

1.4、试验力分辨率：100N

1.5、活塞行程：≥250mm

1.6、活塞升降速度：≥0～100mm/min

1.7、位移测量范围：0～250mm，分辨率0.01mm

1.8、位移测量控制精度：优于±0.5%

1.9、试验空间高度：0～5000，通过升降横梁无级可调，横梁升降速度0～300mm/min。

1.10、上压板尺寸：≥1000×1000mm，厚度≥100mm

1.11、下压板尺寸：≥1000×1000mm，厚度≥100mm

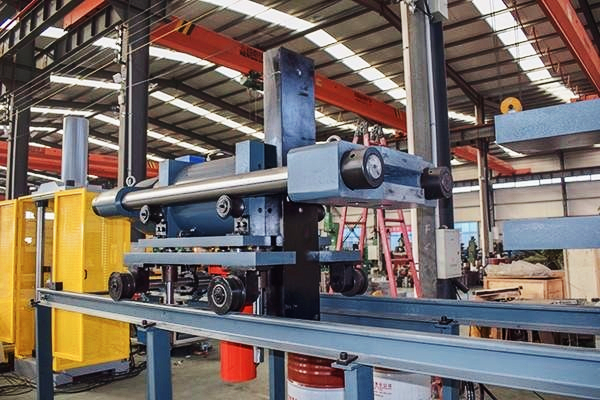

1.12 下压板为可自动移动的小车，沿导轨移动，方便试样安装。

1.13、试样垂直向变形测量：四路，量程0～20，分辨率0.001。

1.14、控制方式：电液伺服闭环控制，可以进行试验力控制（及应力控制）、位移控制、变形控制（及应变控制），不同控制方式可以平滑切换。
