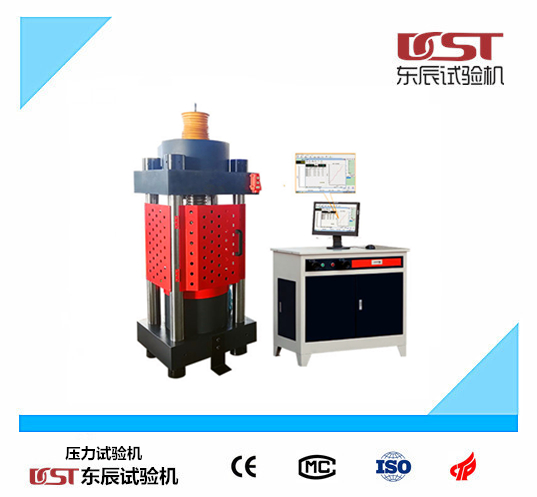

YAW-300C全自动抗折抗压试验机

一、简介

YAW-300C型本试验机主要用于砖、石、水泥、混凝土等材料的抗压强度试验，也

用于其他材料的抗压性能试验。

二、全自动抗折抗压试验机方案描述

1、主机

主机采用大小双空间形式，大空间做抗压试验，小空间做抗折试验。结构精美、操作方便简洁。

2、液压系统

3、控制系统油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力的控制。

系统包括数字伺服阀，高精度传感器，控制器及软件，控制精度高，可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求。

系统具有以下功能：

l 具有力闭环控制功能；

l 能实现等载荷速率加载或等应力速率加载；

l 采用微机实现电子测量、自动完成试验；

l 计算机自动计算结果并打印报告。

l 试验报告可自行设计导出至Excel

4 安全保护装置

当试验力超过最大试验力的3%时，过载保护，油泵电机停机。

三、全自动抗折抗压试验机主要性能技术指标

3.1 最大试验力kN 300KN/10kN

3.2 试验力测量范围kN 4%-100%FS

3.3 试验力示值相对误差 ≤示值的±1%

3.4 试验力分辨率 0.01kN

3.5 液压泵额定压力 25MPa

3.6 加荷速率 0.3KN/S～10KN/S（抗压）

50N/s(抗折)

3.7 加荷速度误差 ±5%

3.8 油泵额定流量 1.52L/min

3.9 上下承压板尺寸 φ155mm（抗压）

80X150mm(抗折)

3.10 上下压板间最大间距 260mm

3.11 活塞直径 φ130mm（抗压）

Φ50mm(抗折)

3.12 活塞行程 60mm

3.13 电动机功率 三相0.75 kW

3.14 主机外形尺寸㎜ 820×450×1300mm

3.15 重量 500Kg
