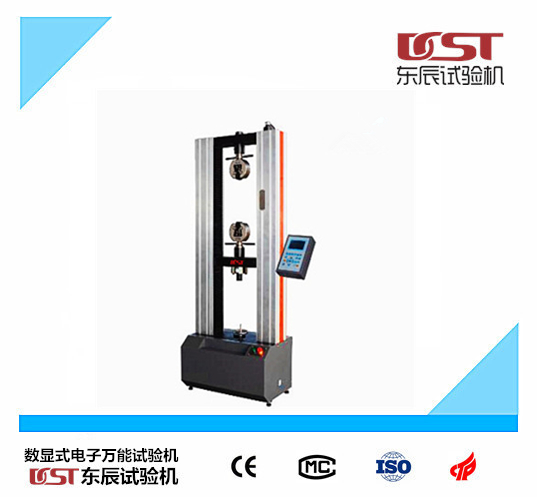

WDS-20液晶显示电子拉力试验机

一、产品介绍：

济南东辰试验仪器有限公司生产的WDS-20液晶显示电子拉力试验机是针对高等院校、科研院所而设计的电子拉力试验机。试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠，配备不同辅具亦可完成弯曲压缩等试验。

该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

系统通过DCST控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密丝杠副带横梁上升、下降，完成试样的拉伸力学性能试验，无污染、噪音低，效率高，具有较宽的调速范围。

调速系统采用伺服电机和减速机，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达0.5～500mm/min。传动机构：传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。附具连接：万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。

二、主要技术指标：

机 型： 龙门式（液晶显示）

最大试验力： 20KN

操 作 方式： 全中文菜单操作

测 量 范 围： 最大试验力的1%—100%

精 度 级 别： 1级

试验力准确度： 优于示值的±1%

试 验 力： 最小分辨力0.01N

位 移 测 量： 分辨率为0.01mm

变形准确度： 优于±1%

液晶显示内容： 试验力、位移、峰值、运行状态、运行速度等

无 级 调 速： 采用直流伺服电机及控制系统

试验空间调整机构：伺服电机，同步带传动

调 速 范 围： 0.1mm/min~~500 mm/min

试 验 行 程： 650mm（可根据客户需求定制）

拉 伸 空 间： 650mm（可根据客户需求定制）

压 缩 空 间： 650mm（可根据客户需求定制）

主 机 尺 寸： 660*450*1850mm

外 观： 符合国家GB/T2611标准

成 套 性： 符合标准要求

试验保护功能： 过载保护

安全保护装置： 限位开关

供 电 电 源： 200V 50Hz

工 作 环 境： 室温～45℃，湿度20%～80%
