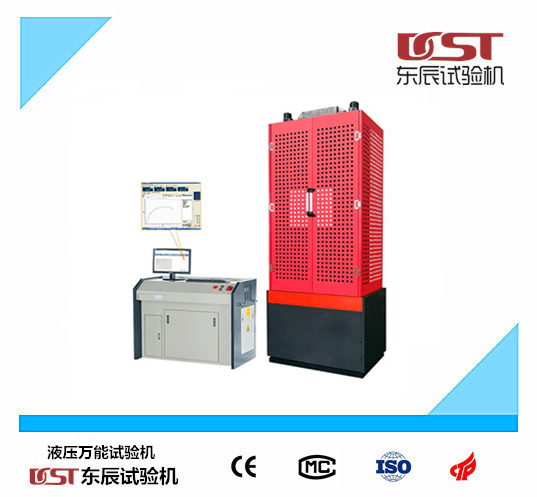

WAW-300D 微机控制电液伺服液压万能试验机

一,产品介绍:

济南东辰试验仪器有限公司生产的WAW-300D微机控制电液伺服万能试验机,主要用于金属、非金属的拉伸、压缩、弯曲等试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228.1-2010《金属材料 室温拉伸试验方法》的要求。亦满足GB、ISO、ASTM、JIN等多种试验方法的相关要求。可精确的测量金属材料的拉力、抗拉强度、断后伸长率、屈服强度等性能试验。

主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。主机框架采用油缸下置,四立柱两丝杠形式,重心低,主机稳定可靠。横梁:半开式钳口座,强度高 ,不变形,适合钢厂对螺纹钢等试样超大工作量的拉伸。钳口卡板与钳口座之间设有衬板,有效的保护钳口座免受磨损破坏。

液压系统为负载适应型进油节流调速系统。油箱内的液压油通过电机带动高压油泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。控制软件发出控制信号到伺服阀,控制伺服阀的开口大小和方向,从而控制进入油缸的液压油的流量,实现试验力、位移等的闭环控制。

上下横梁为开式液压夹头的钳口座,横梁内装液压夹头的油缸活塞。活塞顶出时,钳口夹紧试样,回缩时松开。该夹头油缸液压油经减压阀减压后,油压在3Mpa左右,夹持试样时,由于钳口斜面作用,可产生400kgf左右的初始夹紧力。试验时,随着试验力的增加,上下钳口间相对分离,钳口对试样会越夹越紧,本夹头装夹试样方便、省力、可靠、自动化程度高。

下横梁由升降电机、减速器、链轮带动丝杠旋转实现升降,用以调整试验空间,其升降由手控盒上的按钮控制,空间调整方便自如。

在上横梁和试台间由四根立杠(或两立柱,具体按所选的主机型号确定)联结,当用下横梁升降调整空间仍不能满足试验要求时,利用调整卡环在立杠环形槽的位置,也可对试验空间进行宏观调整。

二, 主要技术指标:

1.最大试验力:300kN;

2.试验机等级:1级;

3.试验力分档:全程不分档等效四档(全程分辨率不变);

4.试验力有效测量范围:2%~100%FS;

5.力分辨率:1/300000;

6.试验力测量准确度:优于示值的±1%;

7引伸计标距:50mm;

8.变形测量范围:0-10mm;

9.变形有效测量范围:2%~100%FS;

10.变形分辨率:最大变形的1/300000;

11.变形测量准确度:优于示值的±0.5%;

12.位移测量范围:0~250mm;

13.位移示值极限误差:优于示值的±1%;

14.位移分辨率:0.01mm;

15.软件和界面:WINDOWS操作环境下的软件和交互式人机对话操作界面;

16.油缸行程:250mm;

17.拉伸钳口间最大距离:650mm;(可按客户要求定做)

18.压缩面间最大距离:550mm; (可按照客户要求定做)

19.立柱间距:540mm;

20.圆试样夹持直径:Φ6~Φ32mm;

21.扁试样最大夹持夹持宽度:75mm;

22.扁试样夹持厚度:0~15mm;

23.上下压盘尺寸:Φ160mm;

24.弯曲支辊间距:30~600mm;

25.弯曲支辊宽度:140mm;

26.弯曲支辊直径:Φ30mm(标配);

27.活塞最大移动速度:70mm/min;

28.下横梁调整速度:120mm/min;

29.主机外形尺寸:830×580×2150mm;

30.琴式油源控制柜外形尺寸:960×860×1060mm;

31.供电电源:380V±10%/50Hz/三相五线制;

32.设备功率:油泵电动机功率1.5kW;

横梁上下移动电动机功率0.55kW;
