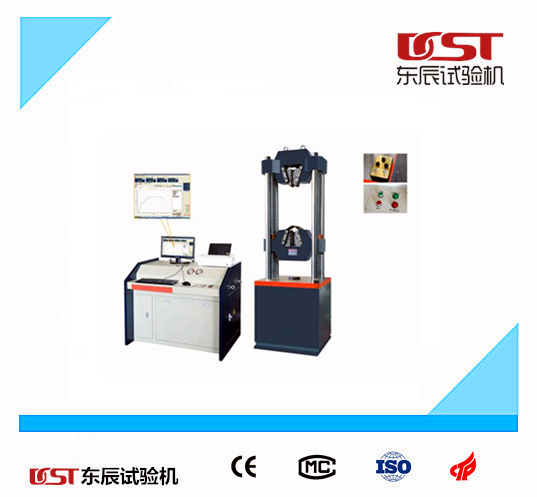

GWA-1000微机控制电液伺服式钢绞线专用试验机

一、设备名称：微机控制电液伺服式钢绞线专用试验机

二、设备型号：GWA-1000

三、产品简介：

东辰试验机厂生产的GWA型钢绞线拉力试验机专用于预应力钢绞线的力学性能试验，本机配有联想计算机、打印机、大标距电子引伸计、光电编码器及功能齐全的通用试验软件，可以非常方便地完成试验功能；另配有钢绞线专用加长钳口确保试样中间断裂。从而进一步提高试验成功率。试验结果可以查询和打印（力-位移，力-变形，应力-位移，应力-变形，力-时间，变形-时间）六种曲线及相关试验数据，具有软件自检功能，能自诊断故障，祥见软件说明。可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模量、延伸率等力学性能。是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。

试验参数通过计算机采集和软件处理能自动控制试验过程和自动求出试验结果。由微机屏幕实时显示试验曲线和试验结果，由打印机打印试验报告和试验曲线。

四、产品特点及描述：

1.主机

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩试验空间位于主机下横梁和工作台之间。

2.传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。

3.液压系统

4.控制系统油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。

1）主界面集多功能于一体

2）软件设计针对试验操作的快速性与方便性。采取特别设计方法满足大批量工艺试验需要。

3）系统分级管理，系统参数对专家级用户全部开放，既保证了系统的使用灵活性， 又可以使试验系统的使用安全可靠。

5.主菜单

1)集全数字电液伺服闭环控制、数据处理、数据分析于一体。

2)具备完整的文件操作功能，如试验报告、试验参数、系统参数等均可以文件方式存储。

3)支持各类商业通用打印机。

4)控制系统以软件系统为支撑，升级简易。

5)数据处理选项界面

6)自动数据处理，处理方法满足多种国际国内标准。

7)具备手工数据处理功能，适合用户进行各类复杂的数据分析。

8）试验数据可以文本方式进行存储。

9）闭环控制界面具备功能完整的试验过程“编程”功能，可根据需要完成试验过程编辑。

6. 安全保护装置

1)当试验力超过最大试验力的3%时，过载保护，油泵电机停机。

2)当活塞升起达到上极限位置时，行程保护，油泵电机停机。

五、主要性能技术指标

1、最大试验力1000(600KN/2000可选)

2 、试验力测量范围1%-100%

3 、试验力示值相对误差≤示值的±1%

4、试验力分辨率0.01kN

5、位移测量分辨力0.01mm

6、变形测量精度0.01mm

7、最大拉伸试验空间1000mm

8、压缩空间600mm

9、活塞行程150mm

10、圆试样钳口夹持直径15.20mm（其他规格另配）

11、活塞最大移动速度0.01-100mm/min

12、夹紧方式自动加紧

13、室温20℃±10℃范围内，相对湿度≤80%

14、在稳固的基础上放置

15、在周围无振动、无腐蚀性介质和无强电磁场干扰清洁环境中

16、电压电源的波动范围不应超过额定电压的±10%
