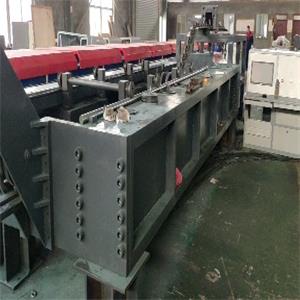

链条卧式拉力试验机

WAL-5000微机控制电液伺服卧式拉力试验机

链条卧式拉力试验机整体采用钢板焊接框架结构，单出杆双作用活塞缸施加试验力，锚链专用楔形拉伸模具，负荷传感器测力，油缸活塞杆与轮辐式负荷传感器和前置导向横梁紧密结合，通过导向杆与前夹头完美衔接，移动式后拉头通过高强度定位销穿插固定在机器框架上，根据所检验产品式样的长度移动调节后夹头与前夹头的间距，这种移动式拉伸夹头使用灵活空间随机可调，还可利用油缸活塞杆进行空间微调，油缸伸出前推式拉伸试验方式，有利于整机的鉴定与试验的操作。

本机型也是绝大多数用户选用最多的一种。可根据客户需求定制该试验机器，本机除了完成常规的链条拉伸检测外还可以对链条进行连续拉伸试验。分层式防护罩使用方便节省空间，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据。本机为链条生产企业、煤电企业、煤矿机械设备、安全生产检验所、技术监督等行业的理想检验设备,适用于电线电缆、瓷瓶、双钩、钢绞线、安全带、腰绳、脚扣、吊装带、光纤缆绳、链条等产品的拉伸负荷,破坏等试验,具有操作灵活方便,加载缓慢平稳,机体承载能力强等优点。

一、链条卧式拉力试验机整体方案简述

1、主机系统

主机部分主要由油缸座、油缸活塞、前置微调夹头座、后置移动式夹头座、前夹头导向杆、导向横梁及负荷传感器等部件组成。油缸座、钢板焊接框架、前置微调夹头座和后置移动式夹头座形成受力框架，前夹头座和后夹头座上装有拉伸模具用以夹持试样的两端，根据试验需求自由更换试验拉神模具。单出杆双作用低摩擦活塞缸在液压油的作用下带动前置拉伸夹头运动，从而将试验力施加到试样上。

2、油源（液压动力）系统：

油源系统由油泵电机组、油箱（含阀组及配套设施）、管路系统、强电系统四大部分组成。

3、控制、测量、显示系统：

3.1、采用液压式试验机专用控制阀快速控制试验力的加载，操作方便；

3.2、采用微机伺服阀控制试验力的加载和负荷保持；

3.3、负荷传感器测量试验力；

3.4、计算机屏幕显示各类试验数据，绘制试验力-时间等曲线，曲线自动数据处理；

3.5、具有完整的文件操作及数据存储功能。

3.6、打印机打印试验报告；

3.7、具有完整的安全保护装置：

3.8、当试验力超过最大试验力的2%-5%时，过载保护，系统卸荷；

3.9、当活塞位移达到前后极限位置时，行程保护，油泵电机停机。

二、链条卧式拉力试验机技术方案分项描述：

1、主机说明：

1.1.机架整体采用钢板焊接框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；

1.2.后夹头座采用插销移动式与主机框架紧密结合行，操作方便空间随意调整；

1.3.主机外形在满足卧式试验设备技术要求的基础上进行设计，造型简洁明快、比例协调、色彩搭配合理，使试验设备的稳定性、安全性、美观性达到完美统一。

2、加载器技术说明：5000kN主油缸加载器

2.1单出杆双作用结构方式，采用精密加工技术制作；

2.2采用进口格莱圈－斯特封密封元器件，保证油缸活塞间的低阻尼特性；

2.3采用负荷传感器实现轴向5000kN试验力的测量，并有高精度的位移测量；

2.4活塞杆头部直接安装球铰支座及法兰盘实现与高精度负荷传感器联接。

3、油源系统（泵站）

3.1一套10l/min,30MPa恒压泵组：

1）应用于5000kN主加载器和夹紧系统；

2）采用国内知名品牌电机，进口低噪声内啮合高压齿轮泵。

3.2.电机安装配有减振装置（选用减振垫），以减小振动和噪音；

3.3、油箱：全封闭标准油箱，配油温计、油位计，精

密压力过滤器，空气滤清器等并带有油温、液位、油阻保护与指示装置，根据油路的使用要求配相应高精度的滤油装置。

3.4、强电控制系统：操作控制台采用台式结构，布置于试验操作区，并有专门设计的操作面板使各类试验操作一目了然。并具有温度过限、滤油器堵塞、液位过低等自动停机或报警功能；

3.5、管路系统：主油缸加载器的液压管路采用高压软管连接。

4、控制系统：

1.双通道控制板全部采用数字化电路，结构一致，提高了各通道的互换性；

2.计算机屏幕完成集成的数据显示与试验曲线显示功能；

3.数据存储功能完善，可进行历史数据再现与图形显示；

更多详细信息欢迎来电咨询东辰试验仪器有限公司。
