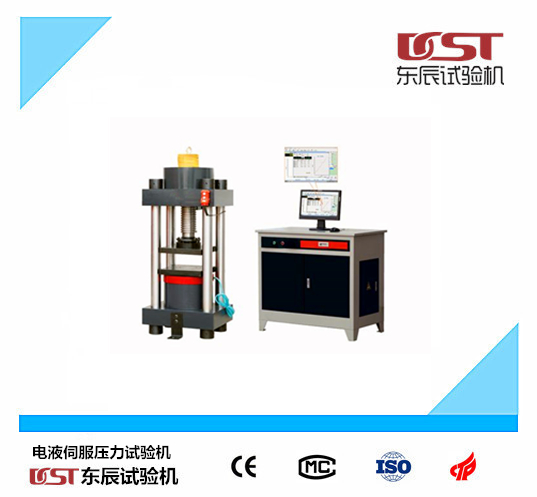

YAW-2000D全自动压力试验机

一、简介

YAW-2000型本试验机主要用于砖、石、水泥、混凝土等材料的抗压强度试验，也

用于其他材料的抗压性能试验。

二、方案描述

控制系统油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力的控制。

系统包括数字伺服阀，高精度传感器，控制器及软件，控制精度高，可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求。

系统具有以下功能：

l 具有力闭环控制功能；

l 能实现等载荷速率加载或等应力速率加载；

l 采用微机实现电子测量、自动完成试验；

l 计算机自动计算结果并打印报告。

l 试验报告可自行设计导出至Excel

安全保护装置

当试验力超过最大试验力的3%时，过载保护，油泵电机停机。

三、 主要性能技术指标

1 最大试验力kN 2000

2 试验力测量范围kN 4%-100%FS

3 试验力示值相对误差 ≤示值的±1%

4 试验力分辨率 0.01kN

5 液压泵额定压力 40MPa

6 上下承压板尺寸 370×370mm

7 上下压板间最大间距 330mm

8 活塞直径 φ250mm

9 活塞行程 50mm

10 电动机功率 三相0.75 kW

11 重量 1600kg
