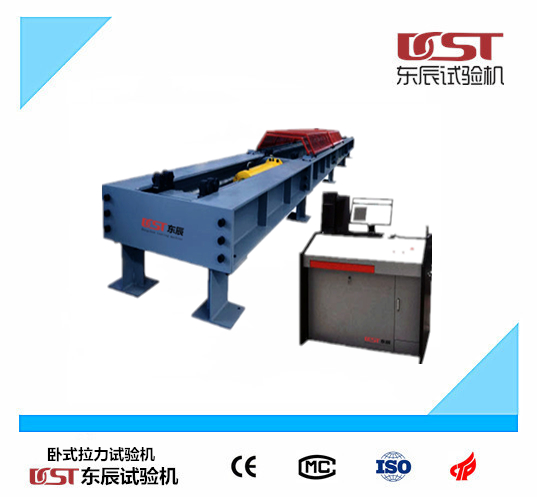

WAL-500钢芯铝绞线卧式拉力试验机

一、设备简介

东辰试验机厂生产的钢芯铝绞线卧式拉力试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳定可靠。

该试验机采用机架H型钢整体焊接框架结构，单出杆双作用活塞缸通过移动横梁拉杆及前拉头组成的反向架施加试验力，通过液压夹紧方式(或插销方式)联接试样(两种方式根据拉伸试样形状选定)，高精度负荷传感器测力，根据试样规格长度可有级调整后拉头拉伸空间，后拉头采用导轨手动调整(也可定制电动调节)，手动插销固定于两侧框架(也可定制自动插销方式)，计算机屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机主要适用电线电缆、钢芯铝绞线、电力金具、吊装绳、吊装带、钢丝绳、吊索具、链条葫芦、等柔性件的拉伸试验。

微机控制电液伺服钢芯铝绞线卧式拉压试验机在拉伸空间中配备液压楔形钳口可以直接进行圆形试样、构件成品、钢绞线等试样的拉伸试验，更换夹具后可以进行钢丝绳、电力金具等试样的拉伸试验；上述试验均可通过计算机软件自动操作完成。该设备是采用负荷传感器及球面调心装置，再由推力油缸、反向架等组成近端拉伸加载机构。设备采用专用恒动力液压源驱动，电液伺服控制技术，计算机数据采集处理，可实现全自动闭环控制，该设备由试验主机、油源系统（液压动力源）、测控系统、电气系统等组成，最大试验力500KN，试验机准确度等级：为1级。

二、 满足标准：

GB/T3048-《电线电缆性能试验方法》；

GB/T3428-《架空绞线用镀锌钢线》IEC60888；

GB/T17048-《架空绞线用硬铝线》IEC60889；
GB/T17937-《电工用铝包钢线》IEC61232；
GB/T7424.2-2008《光缆总规范 第2部分：光缆基本试验方法》IEC60794；
GB/T7424.4-《第4-1部分：分规范光纤复合架空地线》；
GB/T1179-2017《圆线同心绞架空导线》IEC61089；
IEC61395-《架空地线-绞合导线蠕变试验方法》
DL/T832－2003《光纤复合架空地线》；
TBT3111-《电气化铁道用铜及铜合金绞线》;
ASTMB《同心层纹硬半硬、软铜纹线》；
NF C34-110:1980《架空线路用裸导线铜绞线及单线和青铜绞线及单线》；
JIS C3105-1994《硬铜绞线》；
JB/T8134-《架空绞线用铝-镁-硅系合金圆线》IEC60104；

三、 产品特点：

试验机主机

1、主机采用卧式框架结构，油缸行程1500mm（可根据试验需求定制），拉伸钳口间最大距离12000mm（根据试样长度定做），试验空间宽度不小于800mm、设备的中心高度不小于700mm。两个带拉伸钳口的横梁及固定横梁、推力横梁均采用铸钢件精密加工，全部夹具均采用合金钢热处理后精加工，框架结构整体设计承载力600kN，保证了试验机的精密性、稳定性与可靠性。出力活塞经过反向器、推力梁与近端横梁连接，使试验机的拉伸、压缩和标定都比较容易实现。

2、 拉伸试验空间的调整是通过末端横梁的前后移动实现。完成试验机空间调整，非常方便，调整步距500mm。

3.油缸固定在油缸座上，活塞杆伸出端部依次安装有球面调心装置，负荷传感器，推力横梁。推力横梁，拉杠，近端横梁组成反向器框架。反向器推力梁横梁和近端横梁底部装有导向车轮和限位轮，在实验过程中车轮再导轨上滚动，克服摩擦力保证试验力精度同时实现在拉伸长试样时必须的全方位的同心度自动调整，保证试样力值和变形的准确性。

4.主机中采用的高精度负荷传感器，综合精度高,灵敏度高,重复性好,通过随机标定后试验中不受外力影响，可保证试验过程和参数的准确性。标定、校准简单、方便。

5.机器设计在美观、便捷、安全方面有充分考虑。例如：试验空间调整方便，快捷；专用夹具夹持可靠；试验机各处经过严格的防锈处理，拉杆表面镀硬铬抛光、防锈，保证设备的质量和美观均让客户满意。试验机的外观油漆可由客户指定，客户如有其它要求可与我们协商当试验机出现设备过负载、无法联机、异常高、低温、异常压力、加热器断电、漏电等故障时控制器会报警。
