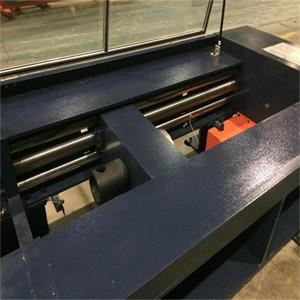

DWL-200W微机控制电子卧式拉力试验机

一、产品介绍：

DWL-200W微机控制电子卧式拉力试验机本试验机是根据GB/T2611-2007《试验机通用技术要求》和GB/T16491-1996《电子式万能试验机》标准制造。适用标准：国标、ASTM、等国内外试验标准。本机外形美观、操作方便、性能稳定可靠。

本公司生产的微机控制电子式卧式拉力试验机结合国外先进控制技术、精美的外观设计、高效率的传动系统构成高性能主机，控制系统采用世界流行的高速PCI2.2标准并行总线设计，采用美国BB公司放大器，AD公司的高速模数转换器及CPLD构成数据采集系统高精度负荷传感器构成测量系统。软件采用世界比较流行的C.NET高级语言编写升级简单快捷。 试验机专业软件可实现屈服强度(Fe)、抗拉强度(Rm)等数据和指标，计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。

本机适用于各种金属、非金属及复合材料的力学性能指标的测试，完全符合国家相关标准的要求。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。 该机采用卧式结构，传动部分采用圆弧同步齿形带，丝杠副传动，传动平稳，噪音低。特别设计的同步齿形带减速系统和精密滚珠丝杠副带动试验机的移动横梁运动，实现了无间隙传动。

二、技术参数：

1 试验机等级：0.5级

2 试验力指标：

最大值： 200kN

测量范围：0.4%-100%

准确度：优于示值的±0.5％

分辨率：±500000码

3 位移：

测量精度：优于示值的±1％

分辨率：0.001mm

4 速度：

范围：0.005mm/min ~ 500mm/min无级调速

准确度：优于示值的±1％

5 主机参数：

拉伸行程：800mm（可定制）

试验空间：5500mm（可定制）

试验宽度：1200mm（可定制）

框架高度不低于500mm（可定制）

试验空间最大调整范围： 500～5500mm可调节（可定制）

6 工作环境： 室温10～35℃，湿度20%～80%

7 力控速率调节范围：0.005--5%Fs/s；

8 力控速率控制精度：速率＜0.05%Fs时，为±1%设定值以内；速率＞0.05%Fs时为±0.5%设定值以内。

9 变形速率调节范围：0.02—5%Fs/s;

10 变形速率控制精度：速率＜0.05%Fs时，为±1%设定值以内；速率＞0.05%Fs时，为±0.5%设定值以内。

11 位移速率控制精度：速率＜0.01mm/min时，为±1%设定值以内；速率＞0.05mm/min时，为±0.2%设定值以内。

12 恒力、恒位移、恒变形控制范围：0.5%~100%Fs

13 恒力、恒位移、恒变形控制精度：设定值≥10%Fs时，为设定值的±0.1%以内；速 率＜10%Fs时，为设定值的±1%
