WAW-300D 微机控制电液伺服液压万能试验机

一，产品介绍：

济南东辰试验仪器有限公司生产的WAW-300D微机控制电液伺服万能试验机，主要用于金属、非金属的拉伸、压缩、弯曲等试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228.1-2010《金属材料 室温拉伸试验方法》的要求。亦满足GB、ISO、ASTM、JIN等多种试验方法的相关要求。可精确的测量金属材料的拉力、抗拉强度、断后伸长率、屈服强度等性能试验。

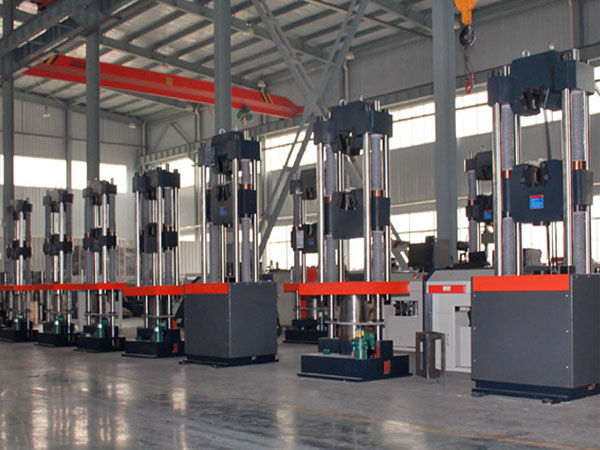

主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。主机框架采用油缸下置,四立柱两丝杠形式,重心低,主机稳定可靠。横梁:半开式钳口座，强度高 ,不变形,适合钢厂对螺纹钢等试样超大工作量的拉伸。钳口卡板与钳口座之间设有衬板,有效的保护钳口座免受磨损破坏。

液压系统为负载适应型进油节流调速系统。油箱内的液压油通过电机带动高压油泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。控制软件发出控制信号到伺服阀，控制伺服阀的开口大小和方向，从而控制进入油缸的液压油的流量，实现试验力、位移等的闭环控制。

上下横梁为开式液压夹头的钳口座，横梁内装液压夹头的油缸活塞。活塞顶出时，钳口夹紧试样，回缩时松开。该夹头油缸液压油经减压阀减压后，油压在3Mpa左右，夹持试样时，由于钳口斜面作用，可产生400kgf左右的初始夹紧力。试验时，随着试验力的增加，上下钳口间相对分离，钳口对试样会越夹越紧，本夹头装夹试样方便、省力、可靠、自动化程度高。

下横梁由升降电机、减速器、链轮带动丝杠旋转实现升降，用以调整试验空间，其升降由手控盒上的按钮控制，空间调整方便自如。在上横梁和试台间由四根立杠（或两立柱，具体按所选的主机型号确定）联结，当用下横梁升降调整空间仍不能满足试验要求时，利用调整卡环在立杠环形槽的位置，也可对试验空间进行宏观调整。

二， 主要技术指标：

1.最大试验力：300kN；

2.试验机等级：1级；

3.试验力分档：全程不分档等效四档（全程分辨率不变）；

4.试验力有效测量范围：2%～100%FS；

5.力分辨率：1/300000；

6.试验力测量准确度：优于示值的±1%；

7引伸计标距：50mm；

8.变形测量范围：0-10mm；

9.变形有效测量范围：2%～100%FS；

10.变形分辨率：最大变形的1/300000；

11.变形测量准确度：优于示值的±0.5%；

12.位移测量范围：0～250mm；

13.位移示值极限误差：优于示值的±1%；

14.位移分辨率：0.01mm；

15.软件和界面：WINDOWS操作环境下的软件和交互式人机对话操作界面；

16.油缸行程：250mm；

17.拉伸钳口间最大距离：650mm；（可按客户要求定做）

18.压缩面间最大距离：550mm； （可按照客户要求定做）

19.立柱间距：540mm；

20.圆试样夹持直径：Φ6～Φ32mm；

21.扁试样最大夹持夹持宽度：75mm；

22.扁试样夹持厚度：0～15mm；

23.上下压盘尺寸：Φ160mm；

24.弯曲支辊间距：30～600mm；

25.弯曲支辊宽度：140mm；

26.弯曲支辊直径：Φ30mm（标配）；

27.活塞最大移动速度：70mm／min；

28.下横梁调整速度：120mm／min；

29.主机外形尺寸：830×580×2150mm；

30.琴式油源控制柜外形尺寸：960×860×1060mm；

31.供电电源：380V±10%/50Hz/三相五线制；

32.设备功率：油泵电动机功率1.5kW；

横梁上下移动电动机功率0.55kW；
