WDW-100微机控制电子万能试验机

一、项目简介：

我国微机控制电子式万能试验机起步于90年代初，我公司是最早引进国外领先技术、开发研制电子式万能试验机的企业之一。为提高企业产品的技术水平，公司先后引进国外先进技术，使公司的产品技术水平跃上了一个新的台阶。

二、产品性能特点

WDW-100微机控制电子万能试验机本试验机是根据GB/T2611-2007《试验机通用技术要求》和GB/T16491-1996《电子式万能试验机》标准制造。适用标准：国标、ASTM、等国内外试验标准。本机外形美观、操作方便、性能稳定可靠。

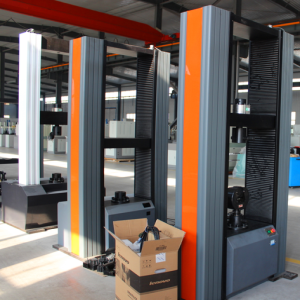

济南东辰试验机厂生产的微机控制电子万能试验机采用门式框架结构，上下双空间方式，上空间拉伸、下空间压缩或弯曲，添加不同的附具可以完成多种不同的试验需求。结合国外先进控制技术、精美的外观设计、高效率的传动系统构成高性能主机，控制系统采用世界流行的高速PCI2.2标准并行总线设计，采用美国BB公司放大器，AD公司的高速模数转换器及CPLD构成数据采集系统高精度负荷传感器构成测量系统。软件采用世界比较流行的C.NET高级语言编写升级简单快捷。

试验机专业测控软件可实现试验力、屈服强度(Fe)、抗拉强度(Rm)、等数据和指标，计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式可以实时显示试验数据，可通过试验曲线自动快速做出试验数据的实时分析，试验报表自动生成，可自行添加或删除报表内容及曲线，操作简便易懂。

本型号电子万能试验机主要适用于铝棒、电线电缆、钢带铜带、、塑料制品、橡胶、绝缘材料、高分子合成材料、陶瓷、石墨材料、无氧铜杆等材料的拉力测试、强度测试、压缩试验、剥离试验以及撕裂试验和断后伸长率的标准测试。

因可以满足多种材料的拉伸性能试验电子万能试验机也可以根据测试材料称之为:电力金具拉力试验机、塑料拉力试验机、绝缘材料拉力试验机、高分子合成材料拉力试验机、橡胶拉力试验机、铝型材电子拉力试验机等等特定名称。

电子万能试验机还适用于各种金属、非金属及复合材料的力学性能指标的测试，完全符合国家相关标准的要求。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

三、依据标准：

满足国家标准GB/T228。1-2010《金属材料 室温拉伸试验方法》、GB/T7314-1987《金属压缩试验方法》的要求。 以及满足客户提供的各种非金属专用拉伸、压缩、撕裂、剥离等试验标准及方法。

四、 主要技术指标

1. 试验机等级：1级

2. 试验力指标：

最大值：100kN（10KN/20KN/30KN/50KN/200KN/300KN可选）

测量范围：0.4%-100%FS

准确度：优于示值的±1％

分辨率：±300000码

3. 位移：

测量精度：优于示值的±0.05％

分辨率：0.001mm

4. 速度：

范围：0.001mm/min ~ 500mm/min无级调速

准确度：优于示值的±1％

5. 主机参数：

拉伸行程：650mm

压缩行程：600mm

试验宽度：400mm

6. 工作环境： 室温10～35℃，湿度20%～80%

7. 力控速率调节范围：0.005--5%Fs/s；

8. 力控速率控制精度：速率＜0.05%Fs时，为±1%设定值以内；速率＞0.05%Fs时为±0.5%设定值以内。

9. 变形速率调节范围：0.02—5%Fs/s;

10. 变形速率控制精度：速率＜0.05%Fs时，为±1%设定值以内；速率＞0.05%Fs时，为±0.5%设定值以内。

11. 位移速率控制精度：速率＜0.01mm/min时，为±1%设定值以内；速率＞0.05mm/min时，为±0.2%设定值以内。

12. 恒力、恒位移、恒变形控制范围：0.5%~100%Fs

13. 恒力、恒位移、恒变形控制精度：设定值≥10%Fs时，为设定值的±0.1%以内；速 率＜10%Fs时，为设定值的±1%
