电子万能试验机
产品型号:WDW
产品产地:济南
发布日期:2019-12-02
浏览次数:
咨询电话:0531-86115995
关 键 词:电子万能试验机,万能试验机,拉力试验机,电子拉力试验机,万能拉力试验机
下一个产品 没有了

详细介绍

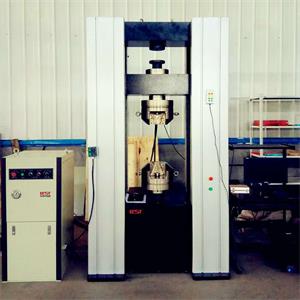

微机控制电子万能试验机WDW-500E

一、规格型号:WDW-500E

二、产品介绍

该电子万能试验机采用国产伺服电机,高精度滚珠丝杠,高精度传感器,新独立控制器,三闭环伺服控制系统作为动力源;采用先进的芯片集成技术,专业设计的PCI数据采集放大和控制系统,试验力、变形的放大、A/D转换过程实现了全数字化调整。本机可对各种金属、非金属及复合材料进行力学性能测试和分析研究,广泛应用于航空航天、石油化工、机械制造、电线、电缆、纺织、纤维、塑料、橡胶、陶瓷、食品、医药包装、铝塑管、塑料门窗、土工布、薄膜、木材、纸张、金属材料及制造业,电子拉力试验机可根据GB、JIS、ASTM、DIN、ISO等标准自动求取最大试验力值、断裂力值、屈服强度、上下屈服强度、抗拉强度、抗压强度、断裂延伸率、拉伸弹性模量、弯曲弹性模量等试验数据。
三、依据标准
该电子万能试验机满足国家标准GB/T 1040-2006、GB/T 1041-1992、GB/T 1042-1992、GB/T 10802-2006、GB/T 10807-2006、GB/T10808-2006的要求及提供的标准。
四、功能介绍
a) 本电子万能试验机采用内置式控制器,保证该试验机可以实现等速位移控制。
b) 采用伺服电机,性能稳定、具有过流、过压、超速、过载等保护装置。
c) 电气控制线路参照国际标准,符合国家试验机电气标准,抗干扰能力强,保证了控制器的稳定性,实验数据准确性。
d) 自动换档:根据负荷大小自动切换到适当的量程,以确保测量数据的准确性;实现了真正意义上的物理调零、增益调整及试验力测量的自动换档、调零、标定和存盘,无任何模拟调节环节,控制电路高度集成化
e) 条件存盘:试验控制数据和试样条件可制成模块,方便了批量试验的进行;
f) 自动变速:试验过程中移动横梁的速度可按预先设定的程序自动变化,也可手动变化;
g) 自动标定:系统可自动实现示值准确度的标定;
h) 自动保存:试验结束,试验数据和曲线自动保存;
i) 过程实现:试验过程、测量、显示和分析等均由微机完成;
j) 批量试验:对相同参数的试样,一次设定后可顺次完成;
k) 电子万能试验机试验软件:中文WINDOWS界面,菜单提示,鼠标操作;
l) 显示方式:数据和曲线随试验过程动态显示;
m) 曲线遍历:试验完成后,可对曲线进行再分析,用鼠标可找到曲线上任一点所对应的试验数据;
n) 曲线选择:可根据需要选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示和打印;
o) 试验报告:可按用户要求的格式编制报告并打印;具有网络接口,可进行数据的传输、存储、打印记录和网络传输打印,可与企业内部局域网或Internet网连接。
p) 限位保护:具有程控和机械两级限位保护;
q) 自动停机:试样断裂后,移动横梁自动停止;
r) 过载保护:当负荷超过各档最大值的3-5%时,自动停机,自动和人工两种模式求取试验结果,自动形成报表,使数据分析过程简便。
五、主要技术指标
1) 电子万能试验机最大试验力:500KN;
2) 试验力不分档,测量范围满量程0.2%-100%;
3) 试验力测量准确度:±1%;
4) 位移速度控制:0.01~500mm/min分档调整;

5) 试验力分辨力:最大试验力的1/±300000(全程分辨力不变);

6) 变形测量范围:0.3%-100%FS;

7) 变形示值相对误差:示值的±1%以内;

8) 变形分辨力:最大变形量的±500000;

9) 大变形测量范围:10-800mm(选配);

10) 大变形示值相对误差:示值的±1%以内(选配);

11) 大变形分辨力:0.008mm(选配);

12) 位移示值相对误差:示值的±1%以内;

13) 变形速率调节范围:0.02—5%FS/S;

14) 变形控制速率相对误差:速率< 0.05%FS时,为设定值的±2%以内;速率≥0.05%FS时,为设定值的±1%以内;

15) 横梁速度调节范围:0.01—500mm/min;

16) 横梁速度相对误差:速率< 0.01mm/min时,设定值的±1.0%以内;速率≥0.01mm/min时,设定值的±0.2%以内;

17) 恒力、恒变形、恒位移控制范围:0.5%--100%FS;

18) 恒力、恒变形、恒位移控制精度:设定值<10%FS时,为设定值的±1%以内;设定值≥10%FS时,为设定值的±0.1%以内;

19) 有效拉伸空间(带夹具):≥650mm;

20) 有效试验宽度:620mm;

21) 主机外型尺寸(长×宽×高):1300×900×2500(mm);
22)供电电源功率:5kW,380V,50Hz;

23) 重量 2500KG
