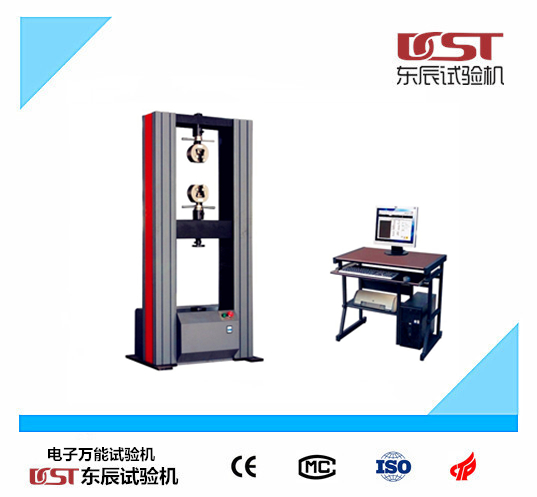

wdw-50电子万能试验机

使用说明

一、前 言

承蒙您选用wdw-50电子万能试验机，深表感谢，该产品是我公司在借鉴和采用国內外先进技术基础上，开发研制的新一代微机控制电子万能试验机。使用前，请认真阅读本说明书，充分理解后再开机使用。

★ 本说明书为整机使用说明书，须配合软件使用说明书一起使用。

★ 本说明书内容不经本公司同意，不得以任何方式翻印或传阅。

★ 本公司保留对本说明书所有内容修改的权利。

★ 保持您所购置的试验机运行状态良好，同样需要您的精心维护。

二、万能试验机概 述

1. 主要用途与适用范围

wdw-50电子万能试验机适合金属、橡胶、塑料及其它材料的机械性能测试与研究，可广泛应用于机械、冶金、建筑、交通、航空、航天、船舶、陶瓷、汽车、医药及电子等行业。

2. 性能特点

① 加荷框架

a. 主机框架包括台面板，中横梁、移动梁、立柱和滚珠丝杠，所有零件均为钢件，结构紧凑，连接牢固，保证了试验机的刚度和移动梁的运行平稳。

b. 试验机分上下试验空间，上空间做拉伸试验，下空间做压缩和弯曲试验，减少了不同试验更换试验辅具的麻烦，并保证了试验机的精度，操作简便。

c. 试验空间充分，可最大限度的满足各类试验要求。

d. 机架防护外罩保证了滚珠丝杠的清洁，横梁限位装置可任意设定移动梁上下移动的极限位置，保证了试验机的安全运行。

② 横梁驱动

a. 交流伺服(步进)驱动系统控制交流伺服（步进）电机，通

过减速系统驱动滚珠丝杠转动，从而使横梁上下移动。

b. 采用无间隙圆弧同步带减速，效率高，噪音低，滚珠丝杠

传动加载，力值

c. 全数字闭环控制，试验机调速比达到1∶10000。

③ 试验机控制器

a. 集负荷、位移、变形测量与显示，速度控制、试验参数设

置、试验机校准、数据处理、报表输出等功能于一身。

b. 试验力、变形量四档放大。

c. 全自动数据处理。主要项目包括：弹性摸量、上下屈服点、

最大点、断裂点非比例应力点、局部曲线放大等。

d. 数据处理与曲线绘制并输出。

e. 与计算机接口方式：RS232。

f. 显示方式：屏显

g. 操作方式：通过101键盘、鼠标菜单操作。

④ 其它特性

a. 使用220V、20A市电。

b. 安全保护装置可防止超行程、超负荷、漏电及电流过载等

问题的发生。

c. 有各种特殊附具作为可选件提供。

三、 电子万能试验机主要技术指标

四、工作条件

a. 室温10～35℃范围内；

b. 相对温度≤80%；

c. 周围无振动，无腐蚀性介质和无较强电磁场干扰的环境中；

d. 电源电压的变化在额定电压的10%以内；

e. 在坚固的基础上稳定安装。

五、Wwdw-50电子万能试验机工作原理

该试验机由主机、驱动电机及控制系统、传动系统、电子万能机测控系统、计算机、数据处理软件以及各种附件等组成。

1. 主机部分

该机的主机结构采用门式结构，分上下试验空间，上试验空间用于拉伸试验，下试验空间用于压缩和弯曲。电机控制器驱动电机，通过无间隙园弧同步带减速后驱动滚珠丝杠转动，实现移动横梁的上下移动，移动梁上装有高精度的负荷传感器，试样的标线上可夹持引伸计完成试样的试验力和试样变形的测量。主机的右下侧设有一红色急停开关，当出现紧急情况时，快速按下急停开关，则横梁停止移动。

2. 试验机测控系统及软件

试验机的测量、控制和数据处理都是由试验机的测控系统和软件来完成的，试验机测控系统和主机及微机相连，试验人员可通过键盘输入试验参数，微机对试验参数和试验结果进行实时显示和处理，打印机对试验结果进行打印。详见《电子万能软件使用说明书》。

3. 强电部分

试验机的强电部分装在试验机的底座内，通过电源线与电网相连，底座前部右下侧开有电源开关和急停按钮。电源开关为主机的送电开关，出现紧急情况时，按下急停开关可切断主机的送电，保护主机，旋转急停开关恢复通电。

六、吊运

1.试验机开箱后，请先清点随机文件、试验机附件是否与装箱单一致。

2.试验机主机用软缆绳起吊。起吊时应将起吊点（上横梁中间）用

软布包好，以免划伤试验机。

3.根据试验室空间，可相应安排其它装置的安装位置。

4.试验机应安放在坚实的混凝土水泥地面上。

七、使用与操作

在试验机初始使用过程中，应随时参考软件使用说明书及步进驱动器使用说明书。

1.操作方法及步骤：

整机开机步骤如下：

① 接通电源，打开位于主机右下侧的电源总开关，此时电气系

统及微机处于带电状态。

②启动控制器。

③预热30分钟。

④调整机械限位：主机的右侧两圆头手柄用于调节中横梁的上、

下极限位置。上限位用于防止拉伸辅具直接碰撞，下限位防止压缩辅具直接碰撞，以保护传感器和主机。

⑤若需计算机和打印机打印报表，接通计算机及打印机电源。

⑥选择相应的试验力量程，调整试验力清零按键使试验力显示为

零。

⑧按“上升”或“下降”键，使中横梁快速移动至试验位置，

此时可夹持试样，并可使位移显示为零。

⑨选择好需要的速度。

⑩按“开始”键即可进行试验。

⑾试样断裂或试验完成时，可按“停止”键结束试验。

由于该机的操作主要是通过人机对话方式进行操作，掌握上述开

机和步骤后，可参阅软件说明书完成各类试验。

2.附具的使用

①拉伸装置的安装：

a.安装载荷传感器

载荷传感器应当用螺柱固定在横梁上，凸面朝下。如果螺栓

固定不良会影响测量精度。

b.安装联接轴

把联接轴的上螺栓通过载荷传感器底部的中心孔，并用锁紧

螺母拧紧。

c.安装上、下夹具

把下夹具配装入下接头，以插销相连，用锁紧螺母锁紧。

把上夹具配装入联接轴的中心孔以插销相联。

安装上夹具的最简单方法是把上夹具放在下夹具上，并将横

梁下降，使上夹具与联接轴配装。此时，应小心操作，以免发生碰撞。

八、试验机的力值校准

1.同试验机正常使用方法一样，将试验机调整到最佳状态，同

时准备好0.3级标准测力计。

2.根据测力计的高度使移动梁下降，下降到适当位置停车。把测

力计放在下压盘上，选择合适的横梁移动速度（一般为0.02mm/min）驱动中横梁下移，观察数显力值与标准测力计读数是否相同，若偏差较大，调节软件上的力值系数，使偏差小于±1%。

九、维修与保养

1. 试验机为精密设备，搬运时，按规定的起吊方式，切勿碰撞。

2. 主机与附件注意防锈，长时间不用应涂油。

3. 试验机长时间不用，每隔一个星期应通电一次。

4. 计算机注意专机专用，防止病毒感染。

十、常见故障及排除方法

1.机器不工作；

a.重新启动电源一次；

b.检查各接插件是否接插牢靠；

c.检查是否按下了急停按钮， 检查传感器连线及插座是否良好。

3.试验机工作期间，试验机突然停机。

a. 电源不稳；

b. 试验过程中，某接插件脱落。

4.试验过程中如发现异常声音，立即停车检查传动系统。

5.不能排除的故障，请与销售商联系。
