卧式拉力试验机的构造主要有操作台、上夹具、下夹具、减速机、电控系统、直流电机、机架、丝杆、工作台等部分组成，其工作原理为将所测试钢丝放入上夹具与下夹具之间夹紧，启动后电机旋转并带动涡轮减速机进行运动。
卧式拉力试验机采用滑动工作台限制运动范围，使得滑动工作台随着丝杆的带动进行运动。当拉力试验机的滑动工作台做向下运动时，钢丝由于牵引力触动拉力传感器的电子信号，然后通过测力系统采集数据，从而得出钢丝的抗拉强度。

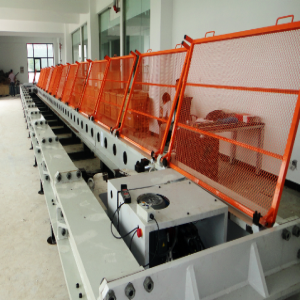

大家可以图文结合了解一下卧式拉力试验机的构造原理，对于大家熟悉拉力试验机的操作也是很有帮助的。
